9mm 5V elektromagnetisk aktiv summer

HNB09A12 er designet til indbygget drift på 12V DC-busser og leverer en alarmtone på minimum 85dB ved 2700Hz uden at kræve spændingsregulering eller eksterne drevkomponenter. Dens 8–16V driftsområde spænder over biler med kold krumtapnedbøjning (ned til 8V) og generatoroverspændingstransienter (op til 16V), hvilket gør den til et pålideligt valg til køretøjstilbehørssystemer, landbrugsmaskiner, marinepaneler og industrielle kontrolmoduler.

Fremstillet i MEIDI's Jiangsu-anlæg, denne aktive summer med en diameter på 9 mm vejer kun 0,75 g, hvilket reducerer inertibelastningen på PCB'er i miljøer med høj vibration. Den integrerede oscillator og den gennemgående konstruktion eliminerer ekstern PWM-generering og giver robust mekanisk forankring. Hver produktionsenhed gennemgår 100 % akustisk og elektrisk verifikation, med prøvedata, der viser SPL konsekvent over 87dB og strømtræk under 27mA ved 12V.

Vigtigste integrationsfordele

Native 12V buskompatibilitet - fungerer direkte fra bilindustrien, industri og marine 12V DC systemer uden spændingskonverteringskredsløb

Bredt 8-16V overlevelsesområde – tolererer kold-krumsspændingsnedbrydning, generatoroverspænding og uregulerede 24V-systemer med passivt fald

Indbygget oscillator med fast 2700Hz udgang – ingen MCU PWM pin allokering eller eksterne timing komponenter påkrævet

Ultralet 0,75 g masse – minimerer inertibelastning på PCB i vibrationsudsatte køretøjer og maskiner

Mekanisk anker med gennemgående huller – blyfastholdelse gennem brættet modstår vedvarende stød og termisk cykling

Reparationstolerant PBT-hus – klassificeret til 255°C bølgelodning og 360°C manuel efterbearbejdning uden dimensionsforvrængning

Applikationsmiljøer

12V tilbehørssystemer til biler – sikkerhedsseleadvarsler, advarsler om dør på klem, omvendte nærhedstoner og tændingsklokke i passagerkøretøjer og kommercielle flåder

Landbrugs- og entreprenørmaskiner – operatørtilstedeværelsesalarmer, hydrauliske fejlindikatorer og redskabspositionsalarmer i traktorer, gravemaskiner og høstmaskiner

Marine- og RV-elektriske paneler – lænsepumpealarmer, advarsler om afbrydelse af landstrøm og advarsler om batteriniveau i 12V DC båd- og campingvognssystemer

12V industrielle kontrolmoduler – lavspændingssensorinterfaceadvarsler, 12V DC aktuatorstatustoner og kompakte automatiseringsundersystemer, der opererer fra 12V batteri eller regulerede forsyninger

Small-form-factor 12V UPS-systemer – kompakte batteribackup-enheder, bærbare kraftværker og 12V DC uafbrydelige strømforsyninger, hvor plads og vægt er begrænset

Solcelleladeregulatorer og invertere – array-fejltoner, advarsler om batteriafbrydelse og notifikationer om belastningsreduktion i installationer uden for nettet

Kvalitetssikring af fremstilling

MEIDI producerer den 9 mm 5V Electromagnetic Active Buzzer på dedikerede samlebånd med gennemgående huller med igangværende inspektion på hvert trin – spolevikling, magnetsamling, oscillatortuning og indkapsling. Vores Jiangsu-produktionsbase følger ISO 9001-protokoller med automatiseret testudstyr, der verificerer elektriske parametre og akustisk output på hver enhed.

Kvalifikation på batchniveau omfatter:

Højtemperaturopbevaring – 48 timer ved +80 ± 2 ℃; fuld parametergendannelse efter 2 timers omgivelsesstabilisering

Lagring ved lav temperatur – 48 timer ved -30 ± 2 ℃; verificeret koldstartsaktivering ved minimum 8 V

Termisk chok-cyklus – 5 cyklusser mellem -30 ℃ og +80 ℃ med 30-minutters pause pr.

Mekanisk spændingsvalidering – sinusformet vibration (10–55 Hz, 1,0 mm amplitude, XYZ-akser, 0,5 timer kumulativ) og 75 cm frit fald på 10 mm hårdttræ (3 stød)

Fugtmodstand – 48 timer ved 50 ± 5 ℃ / 90–95 % relativ luftfugtighed efterfulgt af 2 timers genopretning og elektrisk karakterisering

Lodde varmebestandighed – 250 ± 5 ℃ i 10 ± 0,5 sekunder med 2,0 mm mellemrum mellem krop og lodde

Sample batchdata (n=10) bekræfter ensartet ydeevne: lydtryk 87,3–89,7dB, strømstyrke 24,9–26,5mA, frekvens 2677–2723Hz – alle parametre tæt sammenklynget i specifikationsvinduerne. Certificeringerne omfatter RoHS, REACH og UL94 V-0 for husmaterialet.

Tekniske ofte stillede spørgsmål

Q1: Kan HNB09A12 fungere fra en 24V industribus uden yderligere komponenter?

Ja, med en seriefaldende modstand. Ved nominel 24V begrænser en 470Ω 1W modstand strømmen til ca. 25mA — inden for ≤30mA-specifikationen. For uregulerede 24V systemer (20–28V rækkevidde) giver en 680Ω modstand margin. Alternativt kan en simpel zenerdiodeklemme eller low-drop-regulator bruges til kontinuerlige toneapplikationer, hvor modstandseffekttab er uønsket. Det absolutte maksimum på 16V må ikke overskrides uden strømbegrænsning.

Spørgsmål 2: Hvordan klarer 2700 Hz-frekvensen sig i miljøer med motorrum eller maskineri?

2,7 kHz resonansfrekvensen ligger under det dominerende støjspektrum for dieselmotorer (typisk 3-8 kHz fundamentale og harmoniske) og hydrauliske pumper (bredbånd over 4 kHz). Denne spektrale positionering forbedrer signal-til-støj-forholdet i landbrugs-, konstruktions- og marinemotorrum, hvor højfrekvente summer kan være maskeret. 2700Hz-tonen forplanter sig også med mindre atmosfærisk dæmpning end 4kHz-alternativer over de korte afstande, der er typiske for køretøjskabiner.

Spørgsmål 3: Hvad er den anbefalede betjeningspraksis for miljøer med høje temperaturer?

HNB09A12 er klassificeret til kontinuerlig drift fra -20°C til +70°C. Ved temperaturer, der nærmer sig den øvre grænse på +70°C, genererer spoleresistive tab yderligere varme, der forværrer den omgivende termiske belastning. For vedvarende højtemperatur-implementering anbefaler MEIDI at arbejde i den nedre ende af 8-16V-området for at minimere spoleafledning eller implementere et duty-cycle alarmmønster i stedet for en kontinuerlig tone for at reducere akkumuleret termisk belastning. For specifikke data om højtemperaturpålidelighed, kontakt fabrikkens applikationsingeniør.

Spørgsmål 4: Er HNB09A12 pin-kompatibel med ældre 9 mm og 12 mm gennemhullede summer fra andre producenter?

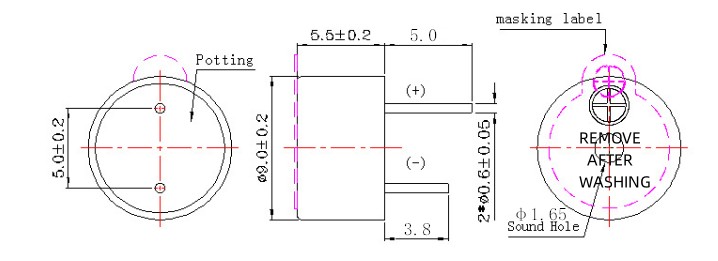

Kropsdiameteren på 9,0 mm passer til standard 9 mm frontpaneludskæringer og de fleste 12 mm udskæringer med minimalt mellemrum. Benafstand og diameter er i overensstemmelse med branchestandard-standarder for gennemløbsbrummer, hvilket muliggør drop-in-udskiftning i mange ældre designs. Til krydsreferenceverifikation leverer MEIDI pinout-tegninger og dimensionelle sammenligningsark efter anmodning. Brugerdefineret ledningsformning (lige, bøjede eller offset) er tilgængelig til ikke-standard printkortlayouts.

Q5: Hvordan påvirker den kompakte 9 mm formfaktor vibrationer og stødoverlevelse?

0,75 g masse og reduceret 9 mm diameter bidrager til lavere inertibelastning på loddesamlinger under mekanisk stød og vibrationer sammenlignet med større 12 mm alternativer. Det mindre membranareal og den lavere bevægelige masse reducerer også mikrofoniske effekter - uønsket mekanisk vibrationskobling til akustisk output - og hjælper med at opretholde tonal klarhed i vibrationsfølsomme miljøer. Til applikationer, hvor vibrationer overstiger standard industrielle niveauer, anbefaler MEIDI at evaluere monteringsretningen og overveje mekaniske isoleringstyller for at afkoble PCB-bøjning fra buzzerhuset.
