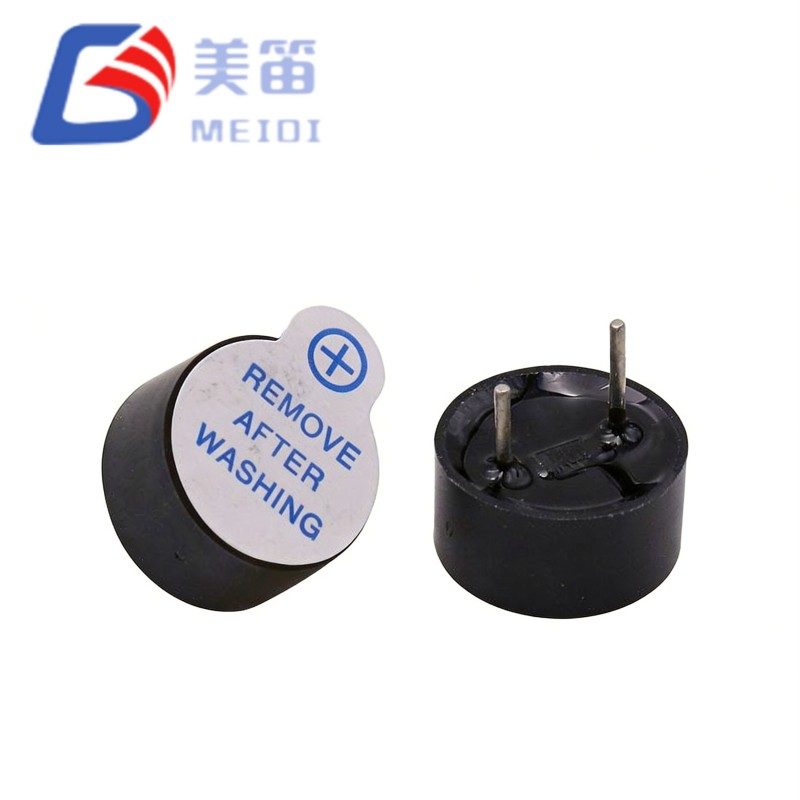

Tre spændingsvarianter - 3V (1,5-4,5V), 5V (3-7V) og 12V (8-16V) - deler den samme resonansfrekvensspecifikation på 2700 ± 300 Hz
Integreret oscillatorkredsløb — DC-applikation genererer fast-tone output uden ekstern PWM eller signalgenerator

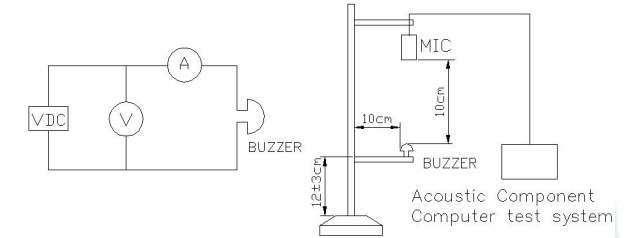

≥85 dB lydtryk ved 10 cm — specificeret minimum for alle tre varianter ved respektive nominelle spændinger
Sort PBT-hus; driftstemperatur -20 °C til +70 °C, opbevaringstemperatur -30 °C til +80 °C
Gennemgående hulsmontering med polariseret stiftkonfiguration
| Parameter | HNT-9650-03 | HNT-9650-05 | HNT-9650-12 |
| Nominel spænding | 3 V DC | 5 V DC | 12 V DC |
| Driftsspænding | 1,5 – 4,5 V DC | 3 – 7 V DC | 8 – 16 V DC |
| Lydudgang ved 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Driftsstrøm | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Resonansfrekvens | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Driftstemperatur | -20 °C ~ +70 °C | -20 °C ~ +70 °C | -20 °C ~ +70 °C |
| Opbevaringstemperatur | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C |

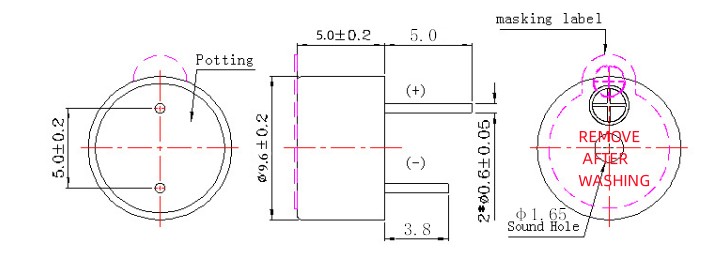

| Dimensioner (Dia × H) | 9,6 × 5,0 mm | 9,0 × 5,5 mm (pr. testrapport) | 9,6 × 5,0 mm |
| Vægt | 0,78 g | 0,78 g | 0,78 g |
| Husmateriale | Sort PBT | Sort PBT | Sort PBT |
Integreret oscillator eliminerer eksternt drev — DC-spændingsapplikation genererer fast 2700 ± 300 Hz tone uden ekstern PWM, mikrocontroller eller signalgenerator
Tre spændingsniveauer - 3V, 5V og 12V varianter muliggør valg baseret på tilgængelig systemspændingsskinne

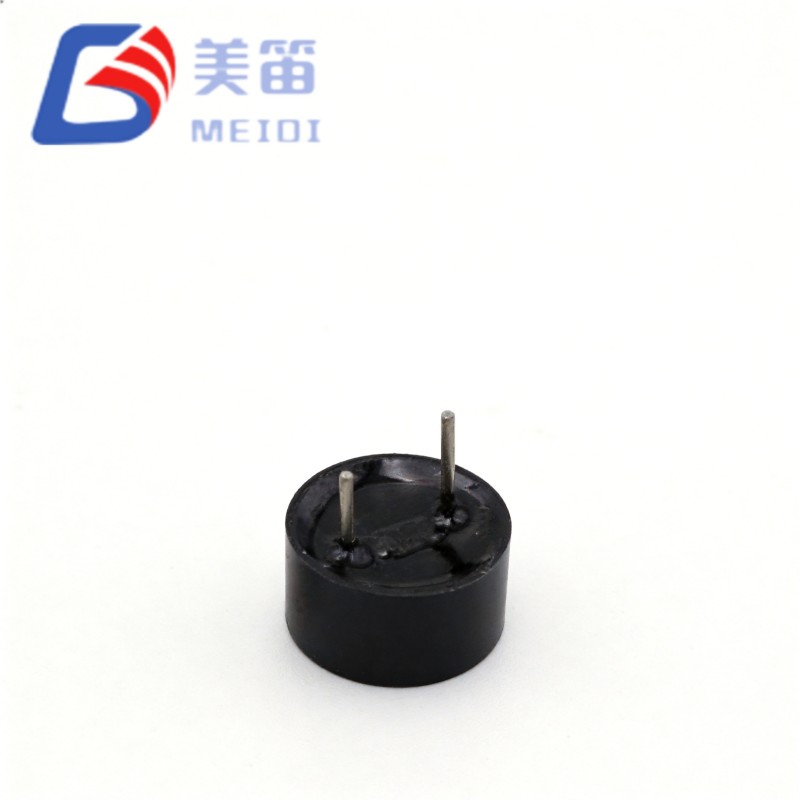

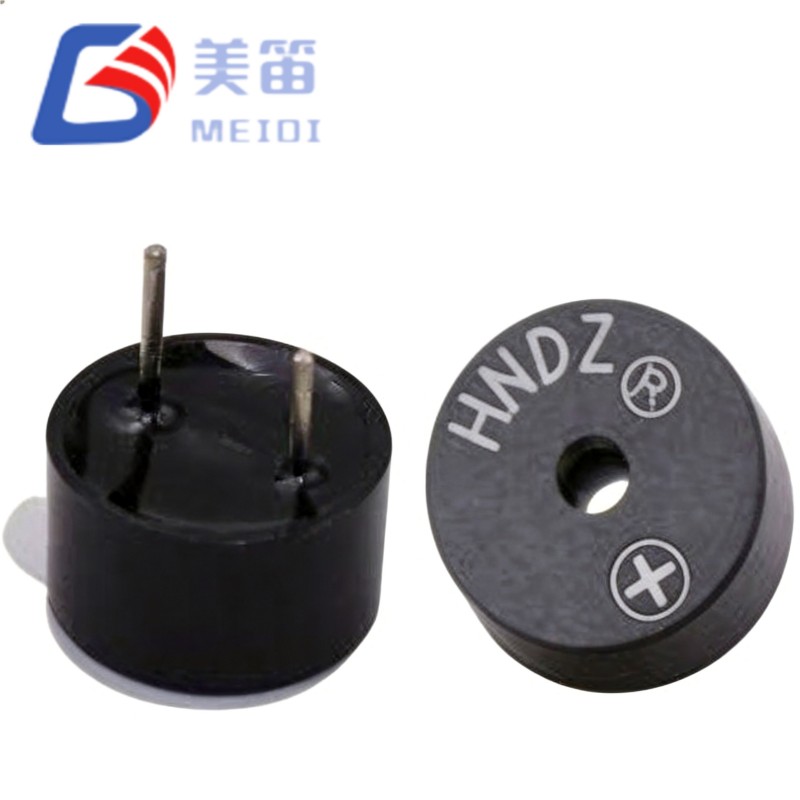

Polariseret gennemhullet montering — pin polaritetsmærkning angiver korrekt orientering
Sort PBT-hus til industriel montage — kompatibel med bølgelodning ved 255 ± 15 °C og manuel lodning ved 360 ± 10 °C pr. specifikation
≤ 30 mA strømforbrug ved nominel spænding — specificeret maksimal driftsstrøm
2700 ± 300 Hz resonansfrekvens — specificeret centerfrekvens med defineret tolerance
| Parameter | Værdi | Testbetingelser |
| Produkttype | Elektromagnetisk gennemhullet aktiv summer | — |
| Nominel spænding | 3 V DC | Nominelt driftspunkt |
| Driftsspænding | 1,5 – 4,5 V DC | Kontinuerlig rækkevidde |
| Lydudgang ved 10 cm | ≥ 85 dB | Ved 3V, frit felt |
| Driftsstrøm | ≤ 30 mA | Ved 3V |
| Resonansfrekvens | 2700 ± 300 Hz | Ved nominel spænding |
| Driftstemperatur | -20 °C ~ +70 °C | Sammenhængende |
| Opbevaringstemperatur | -30 °C ~ +80 °C | Ikke i drift |
| Dimensioner (Dia × H) | 9,6 × 5,0 mm | Krop ekskl. stifter |
| Vægt | 0,78 g | Typisk |
| Husmateriale | Sort PBT | — |
| Lodning (Reflow) | 245 ± 15 °C, 3 s | 180 °C forvarm 40–70 s; max 3 gennemløb |
| Lodning (Bølge) ★ | 255 ± 15 °C, 4–6 sek | 2-3 gennemløb anbefales |
| Lodning (Manuel) ★ | 360 ± 10 °C, 2–5 sek | 2-3 gennemløb anbefales |
| Parameter | Værdi | Testbetingelser |
| Produkttype | Elektromagnetisk gennemhullet aktiv summer | — |
| Nominel spænding | 5 V DC | Nominelt driftspunkt |
| Driftsspænding | 3 – 7 V DC | Kontinuerlig rækkevidde |
| Lydudgang ved 10 cm | ≥ 85 dB | Ved 5V, frit felt |
| Driftsstrøm | ≤ 30 mA | Ved 5V |
| Resonansfrekvens | 2700 ± 300 Hz | Ved nominel spænding |
| Driftstemperatur | -20 °C ~ +70 °C | Sammenhængende |
| Opbevaringstemperatur | -30 °C ~ +80 °C | Ikke i drift |
| Dimensioner (Dia × H) | 9,0 × 5,5 mm | pr. testrapport; bekræfte for din ansøgning |
| Vægt | 0,78 g | Typisk |
| Husmateriale | Sort PBT | — |
| Lodning (Reflow) | 245 ± 15 °C, 3 s | 180 °C forvarm 40–70 s; max 3 gennemløb |
| Lodning (Bølge) ★ | 255 ± 15 °C, 4–6 sek | 2-3 gennemløb anbefales |
| Lodning (Manuel) ★ | 360 ± 10 °C, 2–5 sek | 2-3 gennemløb anbefales |
| Parameter | Værdi | Testbetingelser |
| Produkttype | Elektromagnetisk gennemhullet aktiv summer | — |
| Nominel spænding | 12 V DC | Nominelt driftspunkt |
| Driftsspænding | 8 – 16 V DC | Kontinuerlig rækkevidde |
| Lydudgang ved 10 cm | ≥ 85 dB | Ved 12V, frit felt |
| Driftsstrøm | ≤ 30 mA | Ved 12V |
| Resonansfrekvens | 2700 ± 300 Hz | Ved nominel spænding |
| Driftstemperatur | -20 °C ~ +70 °C | Sammenhængende |
| Opbevaringstemperatur | -30 °C ~ +80 °C | Ikke i drift |
| Dimensioner (Dia × H) | 9,6 × 5,0 mm | Krop ekskl. stifter |
| Vægt | 0,78 g | Typisk |
| Husmateriale | Sort PBT | — |
| Lodning (Reflow) | 245 ± 15 °C, 3 s | 180 °C forvarm 40–70 s; max 3 gennemløb |
| Lodning (Bølge) ★ | 255 ± 15 °C, 4–6 sek | 2-3 gennemløb anbefales |
| Lodning (Manuel) ★ | 360 ± 10 °C, 2–5 sek | 2-3 gennemløb anbefales |
Bemærk: Følgende data er udtrukket fra testrapporterne vedlagt produktspecifikationerne. Disse værdier illustrerer typisk distribution fra stikprøver af produktionsbatcher og er ikke garanterede specifikationer. HNT-9650-05 testrapporten refererer til model HNB09A03; bekræft venligst den aktuelle modelbetegnelse med MEIDI.
| Variant | SPL-område (dB) | Strømområde (mA) | Frekvensområde (Hz) | Dia (mm) | H (mm) |
| HNT-9650-03 | 86,5 – 89,5 | 24.5 – 26.5 | 2690 – 2730 | 9,59 – 9,61 | 5.09 – 5.10 |
| HNT-9650-05 | 86,5 – 89,5 | 24.5 – 26.5 | 2677 – 2723 | 9,0 – 9,1 | 5,54 – 5,55 |
| HNT-9650-12 | 87,3 – 89,9 | 24.9 – 26.5 | 2677 – 2723 | 9,6 – 9,61 | 5.09 – 5.10 |
Garanterede specifikationer er angivet i tabellerne over tekniske specifikationer ovenfor. Kontakt MEIDI for faktiske batch-testdata.
Følgende applikationer er kun identificeret baseret på parameter egnethedsanalyse. Ingen automotive-, medicinsk- eller sikkerhedscertificering er underforstået. Kontakt MEIDI for applikationsspecifik validering og overensstemmelsesbekræftelse.
Industrielle kontrolpanelalarmsystemer — fejlindikation og nødalarmer i PLC-kabinetter, motordrev og processtyringssystemer, hvor 12V, 5V eller 3,3V logiske skinner er tilgængelige
Sikkerheds- og adgangskontrolpaneler — registrering af indtrængen, tvangsåbning af dør og hørbar brandalarm; 3V-varianten kan passe til batteribaserede trådløse paneler, 12V-varianten matcher standard sikkerhedsbusspændinger
Strømfordeling og elektrisk udstyr — alarmudløsnings-alarmer, advarsler om overbelastning af transformer og statusindikation af koblingsudstyr
Fabriksautomatiseringsmaskineri - CNC-fejlalarmer, advarsler om transportbåndstop og robotcellestatussignalering
Grænseflader til kommercielle apparater — end-of-cycle indikation i industrielle opvaskemaskiner, vaskeriudstyr og salgsautomater
Ældret udstyrsreparation og -renovering — potentiel erstatningskandidat for eksisterende aktive buzzere gennem huller; kontrollere pin kompatibilitet og dimensioner i forhold til den originale del før brug
| Designhensyn | 9650 Elektromagnetisk aktiv summerfunktion |
| Flere systemspændinger i produktlinje | Tre varianter (3V/5V/12V) deler den samme resonansfrekvensspecifikation på 2700 ± 300 Hz |
| Forenklet drevkredsløb | Integreret oscillator eliminerer ekstern PWM generator, mikrocontroller timer eller dedikeret buzzer driver IC |
| Gennemgående montering | Gennemført PCB-montering giver mekanisk fastholdelse |
| Polariserede stifter | Pin polaritet markering indikerer korrekt orientering |
| Produktfamilier med blandet spænding | Samme resonansfrekvensspecifikation på tværs af 3V, 5V og 12V varianter |
| Højtemperatur montering | PBT-hus kompatibel med bølgelodning ved 255 °C og manuel lodning ved 360 °C pr. specifikation |
Anmod om en prøve for at evaluere lydtryk, strømforbrug og pin-kompatibilitet i din målapplikation.
9650 Electromagnetic Active Buzzer-specifikationerne definerer følgende pålidelighedstest:
Opbevaring ved høj temperatur — 48 timer ved +80 ± 2 °C, genopret ved stuetemperatur i 2 timer før testning
Opbevaring ved lav temperatur — 48 timer ved -30 ± 2 °C, genskab ved stuetemperatur i 2 timer før afprøvning
Temperaturcyklus — 5 cyklusser: -30 °C eksponering 30 min, +80 °C eksponering 30 min; genskabes ved stuetemperatur i 2 timer før testning
Faldtest — vandret position, frit fald fra 75 cm til 10 mm hårdttræsplade, 3 dråber; kontrollere udseende og måle elektrisk ydeevne
Vibrationstest — 10–55 Hz, 1,0 mm amplitude, XYZ-akser, 0,5 timer i alt; sweep tid fra 10 til 55 Hz og tilbage under enkelt amplitude på 1,0 mm er 1 minut
Fugtighedstest — 48 timer ved 50 ± 5 °C / 90–95 % relativ luftfugtighed, gendan ved stuetemperatur i 2 timer før testning
Loddevarmebestandighed — nedsænk ledninger i smeltet loddemateriale ved 250 ± 5 °C i 10 ± 0,5 sekunder, krop 2,0 mm fra loddemetal
Bemærk: Alle testbetingelser er som specificeret i produktspecifikationen MEIDI 9650 Electromagnetic Active Buzzer dateret 2023-11-07. Kontakt MEIDI for detaljer om produktionstestprotokol og faktiske batchtestdata.
1. Hvordan vælger jeg mellem HNT-9650-03, HNT-9650-05 og HNT-9650-12?
Valget afhænger af din tilgængelige DC-forsyningsspænding. HNT-9650-03 (1,5–4,5V) er velegnet til 3,3V logiske systemer og lavspændingsmikrocontrollerprojekter. HNT-9650-05 (3–7V) matcher 5V industriel logik og standard apparatkontrolspændinger. HNT-9650-12 (8–16V) er designet til 12V industrielle kontrolbusser og strømforsyninger til sikkerhedssystemer. Alle tre varianter deler den samme resonansfrekvensspecifikation på 2700 ± 300 Hz og samme minimumslydtrykspecifikation.
2. Kan jeg bruge HNT-9650-03 i et 5V-system eller HNT-9650-12 i et 24V-system?
Ikke anbefalet. HNT-9650-03 maksimale driftsspænding er 4,5V; anvendelse af 5V risici, der overskrider det specificerede driftsområde. HNT-9650-12 maksimale driftsspænding er 16V; anvendelse af 24V risikerer beskadigelse af spolen. For systemer med spændinger uden for de specificerede driftsområder skal du bruge en spændingsregulator eller seriemodstand for at bringe den påførte spænding inden for variantens nominelle grænser. Kontakt MEIDI for specifikke kredsløbsanbefalinger.
3. Hvad er forskellen på aktive og passive summer, og hvorfor vælge aktive?
En aktiv summer indeholder et integreret oscillatorkredsløb, der genererer lyd, når der påføres jævnspænding. En passiv buzzer kræver et eksternt AC-signal (typisk firkantbølge eller PWM) ved resonansfrekvensen for at producere lyd. MEIDI HNT-9650-seriens aktive design eliminerer behovet for eksternt drevkredsløb, PWM-generering eller involvering af mikrocontroller.
4. Er HNT-9650 Series pin-kompatibel med andre 9 mm eller 12 mm gennemhullede summer?
HNT-9650-03 og HNT-9650-12 har en krop med en diameter på 9,6 mm; HNT-9650-05 har en krop med en diameter på 9,0 mm. For direkte udskiftning af eksisterende brummere med gennemgående huller, kontroller pindiameter, stigning og polaritet i forhold til det originale printkortlayout. Kontakt MEIDI for krydsreferenceverifikation i forhold til specifikke ældre varenumre.
5. Hvilken loddeproces anbefales til HNT-9650-serien?
Produktspecifikationen identificerer bølgelodning (255 ± 15 °C, 4–6 sekunder) og manuel lodning (360 ± 10 °C, 2–5 sekunder) som de anbefalede processer, angivet med ★-symboler. Reflowlodning er tilladt (245 ± 15 °C peak, 3 sekunder, 180 °C forvarmning 40–70 sekunder) med maksimalt 3 passager. PBT-husmaterialet er valgt for kompatibilitet med disse temperaturprofiler. Til højvolumen automatiseret samling er bølgelodning den anbefalede metode. Til reparation og prototypearbejde er manuel lodning acceptabel inden for de angivne temperatur- og tidsgrænser.
1. Påfør ikke spænding ud over det specificerede driftsspændingsområde.
2. Dette produkt er af åbent design og opfylder ikke krav til vandtæthed eller limlækage.
3.Langvarig brug i et miljø med ætsende gas kan korrodere summerens komponenter og forhindre korrekt drift.

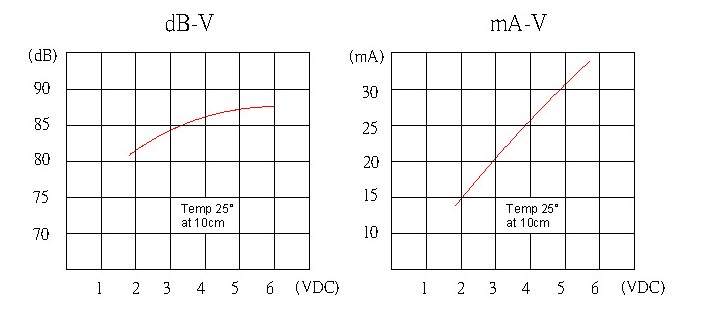

4. Lydtryksydelsen af summeren vil ændre sig med den påførte spænding eller strøm; sikre, at driftsspændingen eller strømmen opfylder specifikationskravene.
5. Undgå at placere en baffel foran lydhullet eller at dække det, da dette kan føre til ustabil drift.

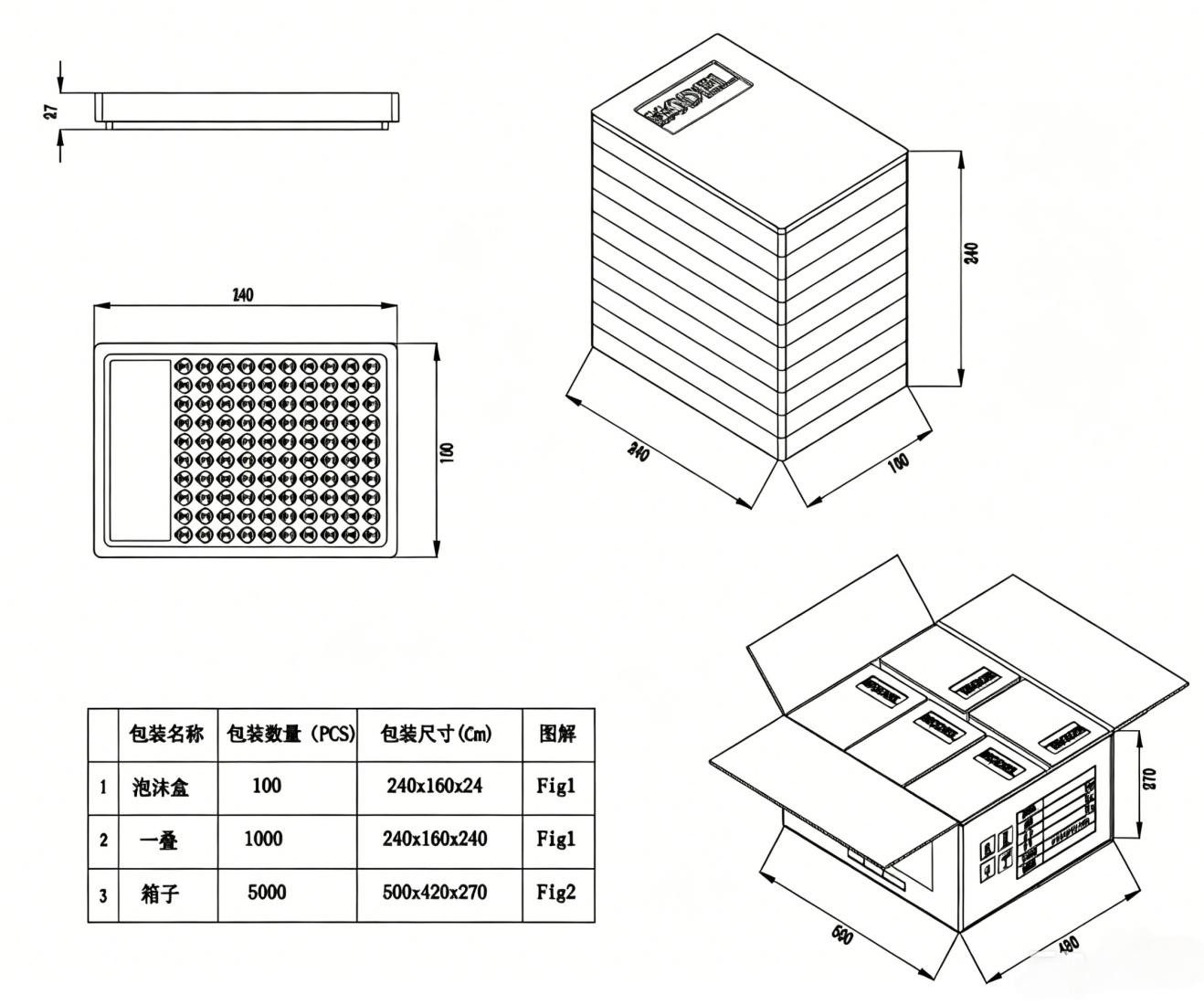

6. Buzzeren skal opbevares i forsvarlig emballage for at undgå fugt, rust og oxidation af stiftterminalerne.
Kontakt MEIDI Applications Engineering for krydsreferenceverifikation i forhold til ældre brummere, seriedatablade, prøveevaluering af spændingsvarianter eller brugerdefinerede ledningskonfigurationer.
