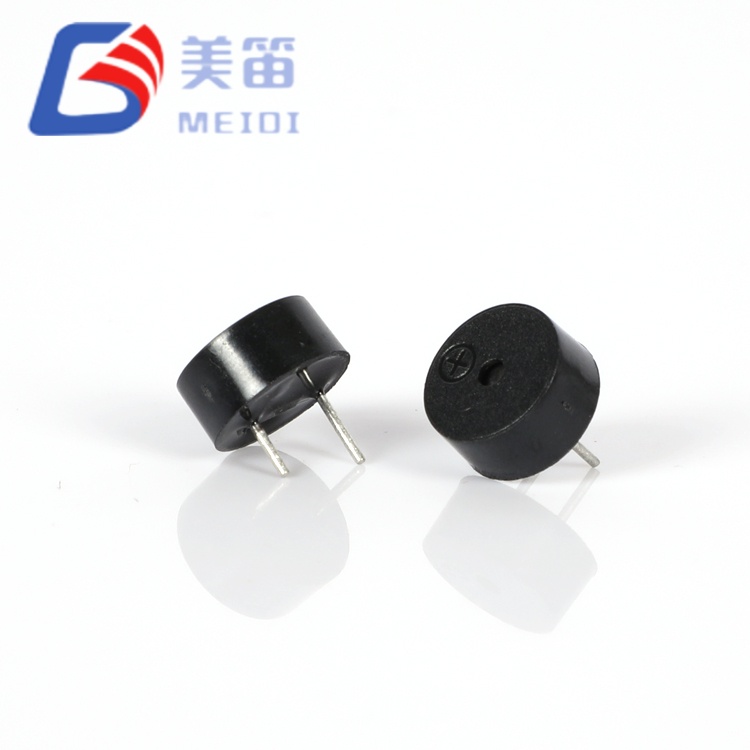

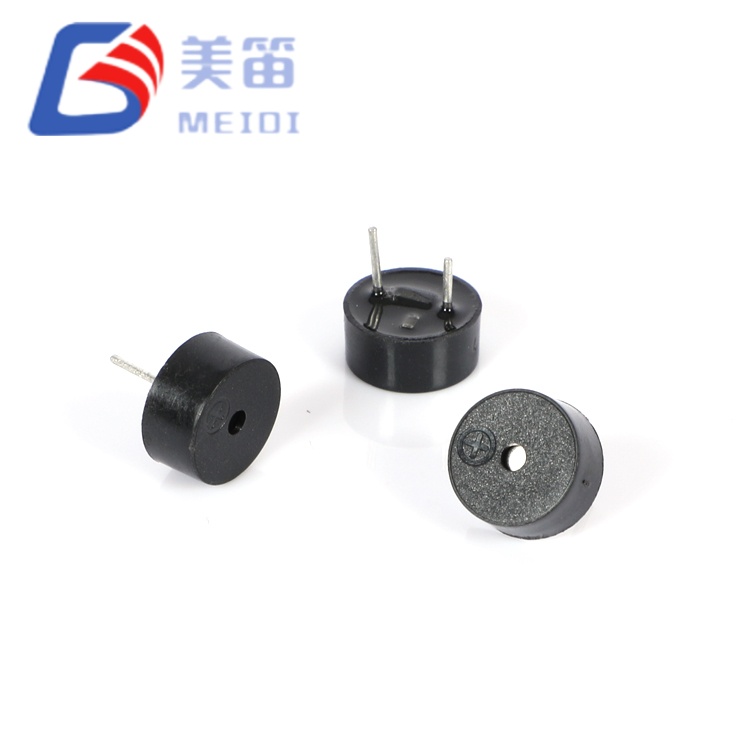

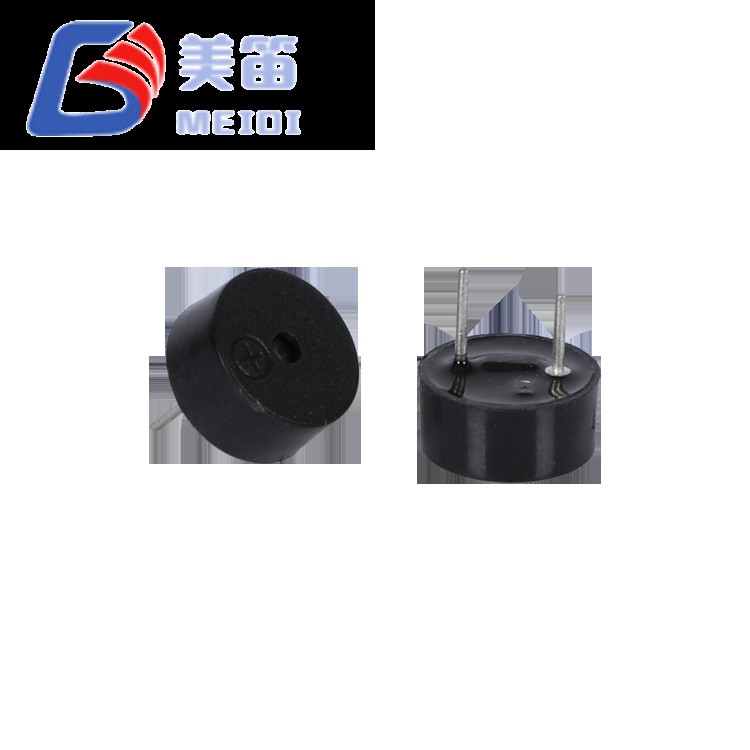

Tre spændingsvarianter - 3V (1,5-4,5V), 5V (3-7V) og 12V (8-16V) - deler den samme resonansfrekvensspecifikation på 2700 ± 300 Hz
Integreret oscillatorkredsløb — DC-applikation genererer fast-tone output uden ekstern PWM eller signalbehandling
≥85 dB lydtryk ved 10 cm — specificeret minimum for alle tre varianter ved respektive nominelle spændinger
0,71 g letvægts krop (pr. specifikation)
Sort PBT-hus; driftstemperatur -20 °C til +70 °C, opbevaringstemperatur -30 °C til +80 °C
4,2 mm højdeprofil (pr. specifikation)
| Parameter | HNT-9042-03 | HNT-9042-05 | HNT-9042-12 |
| Nominel spænding | 3 V DC | 5 V DC | 12 V DC |
| Driftsspænding | 1,5 – 4,5 V DC | 3 – 7 V DC | 8 – 16 V DC |
| Lydudgang ved 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Driftsstrøm | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Resonansfrekvens | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Driftstemperatur | -20 °C ~ +70 °C | -20 °C ~ +70 °C | -20 °C ~ +70 °C |
| Opbevaringstemperatur | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C |
| Dimensioner (Dia × H) | 9,0 × 4,2 mm | 9,0 × 4,2 mm | 9,0 × 4,2 mm |
| Vægt | 0,71 g | 0,71 g | 0,71 g |
| Husmateriale | Sort PBT | Sort PBT | Sort PBT |

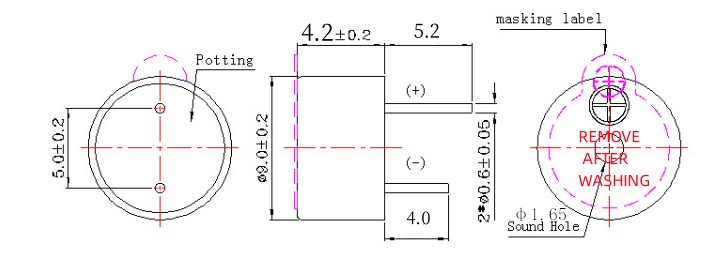

Kompakt 9,0 × 4,2 mm fodaftryk — specificerede dimensioner til montering gennem hul
Integreret oscillator eliminerer eksternt drev — DC-spændingsapplikation genererer fast 2700 ± 300 Hz tone uden ekstern PWM eller signalgenerator
Tre spændingsniveauer - 3V, 5V og 12V varianter muliggør valg baseret på tilgængelig systemspændingsskinne
0,71 g vægt — pr. specifikation

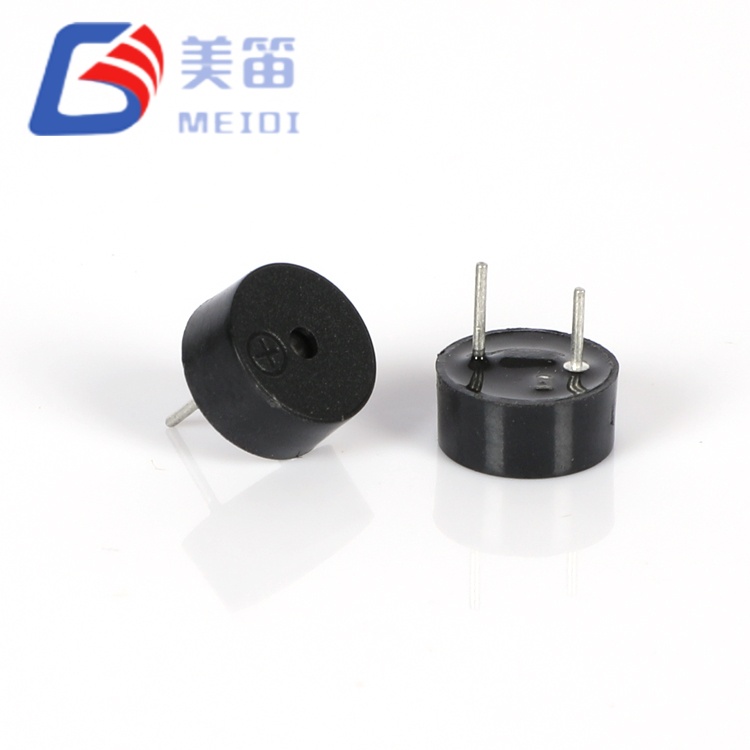

Polariseret gennemhullet montering — pin polaritetsmærkning angiver korrekt orientering
Sort PBT-hus til industriel montage — kompatibel med bølgelodning ved 255 ± 15 °C og manuel lodning ved 360 ± 10 °C pr. specifikation
≤ 30 mA strømforbrug ved nominel spænding — specificeret maksimal driftsstrøm

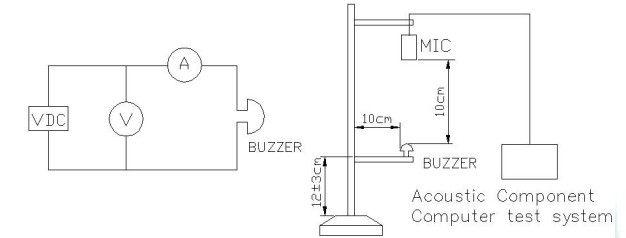

| Parameter | Værdi | Testbetingelser |
| Produkttype | Elektromagnetisk gennemhullet aktiv summer | — |
| Nominel spænding | 3 V DC | Nominelt driftspunkt |
| Driftsspænding | 1,5 – 4,5 V DC | Kontinuerlig rækkevidde |
| Lydudgang ved 10 cm | ≥ 85 dB | Ved 3V, frit felt |
| Driftsstrøm | ≤ 30 mA | Ved 3V |
| Resonansfrekvens | 2700 ± 300 Hz | Ved nominel spænding |
| Driftstemperatur | -20 °C ~ +70 °C | Sammenhængende |
| Opbevaringstemperatur | -30 °C ~ +80 °C | Ikke i drift |
| Dimensioner (Dia × H) | 9,0 × 4,2 mm | Krop ekskl. stifter |
| Vægt | 0,71 g | Typisk |
| Husmateriale | Sort PBT | — |
| Lodning (Reflow) | 245 ± 15 °C, 3 s | 180 °C forvarm 40–70 s; max 3 gennemløb |
| Lodning (Bølge) ★ | 255 ± 15 °C, 4–6 sek | 2-3 gennemløb anbefales |
| Lodning (Manuel) ★ | 360 ± 10 °C, 2–5 sek | 2-3 gennemløb anbefales |
| Parameter | Værdi | Testbetingelser |
| Produkttype | Elektromagnetisk gennemhullet aktiv summer | — |
| Nominel spænding | 5 V DC | Nominelt driftspunkt |
| Driftsspænding | 3 – 7 V DC | Kontinuerlig rækkevidde |
| Lydudgang ved 10 cm | ≥ 85 dB | Ved 5V, frit felt |
| Driftsstrøm | ≤ 30 mA | Ved 5V |
| Resonansfrekvens | 2700 ± 300 Hz | Ved nominel spænding |
| Driftstemperatur | -20 °C ~ +70 °C | Sammenhængende |
| Opbevaringstemperatur | -30 °C ~ +80 °C | Ikke i drift |
| Dimensioner (Dia × H) | 9,0 × 4,2 mm | Krop ekskl. stifter |
| Vægt | 0,71 g | Typisk |
| Husmateriale | Sort PBT | — |
| Lodning (Reflow) | 245 ± 15 °C, 3 s | 180 °C forvarm 40–70 s; max 3 gennemløb |
| Lodning (Bølge) ★ | 255 ± 15 °C, 4–6 sek | 2-3 gennemløb anbefales |
| Lodning (Manuel) ★ | 360 ± 10 °C, 2–5 sek | 2-3 gennemløb anbefales |
| Parameter | Værdi | Testbetingelser |
| Produkttype | Elektromagnetisk gennemhullet aktiv summer | — |
| Nominel spænding | 12 V DC | Nominelt driftspunkt |
| Driftsspænding | 8 – 16 V DC | Kontinuerlig rækkevidde |
| Lydudgang ved 10 cm | ≥ 85 dB | Ved 12V, frit felt |
| Driftsstrøm | ≤ 30 mA | Ved 12V |
| Resonansfrekvens | 2700 ± 300 Hz | Ved nominel spænding |
| Driftstemperatur | -20 °C ~ +70 °C | Sammenhængende |
| Opbevaringstemperatur | -30 °C ~ +80 °C | Ikke i drift |
| Dimensioner (Dia × H) | 9,0 × 4,2 mm | Krop ekskl. stifter |
| Vægt | 0,71 g | Typisk |
| Husmateriale | Sort PBT | — |
| Lodning (Reflow) | 245 ± 15 °C, 3 s | 180 °C forvarm 40–70 s; max 3 gennemløb |
| Lodning (Bølge) ★ | 255 ± 15 °C, 4–6 sek | 2-3 gennemløb anbefales |
| Lodning (Manuel) ★ | 360 ± 10 °C, 2–5 sek | 2-3 gennemløb anbefales |

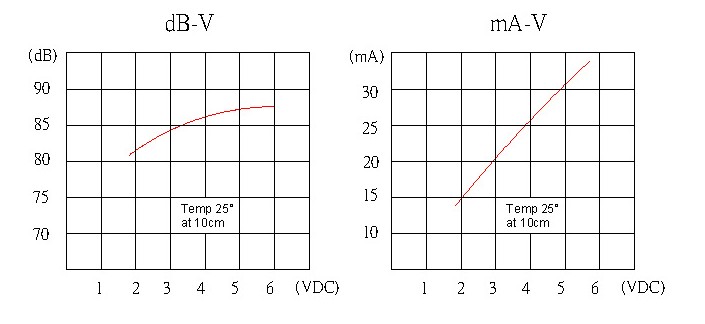

Bemærk: Følgende data er udtrukket fra testrapporterne vedlagt MEIDI produktspecifikationerne. Disse værdier illustrerer typisk distribution fra stikprøver af produktionsbatcher og er ikke garanterede specifikationer.
| Variant | SPL-område (dB) | Strømområde (mA) | Frekvensområde (Hz) | Dia (mm) | H (mm) |
| HNT-9042-03 | 86,5 – 89,5 | 22.8 – 26.5 | 2690 – 2730 | 9.07 – 9.15 | 4.20 – 4.22 |
| HNT-9042-05 | 86,5 – 89,5 | 24.5 – 26.1 | 2677 – 2723 | 9,0 – 9,1 | 4.20 – 4.22 |
| HNT-9042-12 | 87,3 – 89,9 | 24.9 – 26.5 | 2677 – 2723 | 9.11 – 9.12 | 4,25 – 4,21* |
Bemærk: HNT-9042-12 prøvedatalinje 2 viser H-dimensionen 42,1 mm, hvilket er en typografisk fejl i den originale testrapport; den angivne dimension er 4,2 ± 0,2 mm.
Garanterede specifikationer er angivet i tabellerne over tekniske specifikationer ovenfor. Kontakt MEIDI for faktiske batch-testdata.
Håndholdte test- og måleinstrumenter — hørbar fuldførelse og tærskelalarmer i multimetre, oscilloskoper og feltkalibratorer
Bærbart medicinsk udstyr - batteridrevne glukosemonitorer, pulsoximetre og forstøvere, der kræver akustiske alarmer med lav profil
Forbrugerelektronik og små apparater - mikrobølgetimere, færdiggørelsesklokker for kaffemaskine og advarsler om udskiftning af luftrenserfilter
Batteristøttede sikkerhedssensorer - dør-/vindueskontaktsensorer, bevægelsesdetektorer og røgalarmtestsignaler
Telekommunikationsudstyr — rackmonteret UPS-fejlalarm, netværkskontaktstatustoner og hørbar feedback fra PBX-systemet
Uddannelses- og hobbyelektronik — Arduino og Raspberry Pi projekterer lydfeedback
| Designhensyn | HNT-9042-seriens funktion |
| Kompakt fodaftryk | 9,0 × 4,2 mm specificerede mål |
| Flere systemspændinger | Tre varianter (3V/5V/12V) deler den samme resonansfrekvensspecifikation på 2700 ± 300 Hz |
| Forenklet drevkredsløb | Integreret oscillator eliminerer ekstern PWM-generator eller mikrocontroller-timer |
| Gennemgående montering | Gennemført PCB-montering giver mekanisk fastholdelse |
| Blandet teknologi montering | PBT-hus kompatibel med bølgelodning og manuel efterbearbejdning pr. specifikation |
Anmod om en prøve for at evaluere lydtryk, strømforbrug og højdefrihed i dit målkabinet.
MEIDI 9042 Electromagnetic Active Buzzer-specifikationerne definerer følgende pålidelighedstest:
Opbevaring ved høj temperatur — 48 timer ved +80 ± 2 °C, genopret ved stuetemperatur i 2 timer før testning
Opbevaring ved lav temperatur — 48 timer ved -30 ± 2 °C, genskab ved stuetemperatur i 2 timer før afprøvning
Temperaturcyklus — 5 cyklusser: -30 °C eksponering 30 min, +80 °C eksponering 30 min; genskabes ved stuetemperatur i 2 timer før testning
Faldtest — vandret position, frit fald fra 75 cm til 10 mm hårdttræsplade, 3 dråber; kontrollere udseende og måle elektrisk ydeevne
Vibrationstest — 10–55 Hz, 1,0 mm amplitude, XYZ-akser, 0,5 timer i alt; sweep tid fra 10 til 55 Hz og tilbage under enkelt amplitude på 1,0 mm er 1 minut
Fugtighedstest — 48 timer ved 50 ± 5 °C / 90–95 % relativ luftfugtighed, gendan ved stuetemperatur i 2 timer før testning
Loddevarmebestandighed — nedsænk ledninger i smeltet loddemateriale ved 250 ± 5 °C i 10 ± 0,5 sekunder, krop 2,0 mm fra loddemetal
Bemærk: Alle testbetingelser er som specificeret i MEIDI HNT-9042 Series produktspecifikation dateret 2023-11-07. Kontakt MEIDI for detaljer om produktionstestprotokol og faktiske batchtestdata.
1. Hvordan vælger jeg mellem HNT-9042-03, HNT-9042-05 og HNT-9042-12?
Valget afhænger af din tilgængelige DC-forsyningsspænding. HNT-9042-03 (1,5–4,5V) er velegnet til 3,3V logiske systemer og lavspændingsmikrocontrollerprojekter. HNT-9042-05 (3–7V) matcher 5V industriel logik og standard apparatkontrolspændinger. HNT-9042-12 (8–16V) er designet til 12V industrielle kontrolbusser og strømforsyninger til sikkerhedssystemer. Alle tre varianter deler den samme resonansfrekvensspecifikation på 2700 ± 300 Hz og samme minimumslydtrykspecifikation.
2. Kan jeg bruge HNT-9042-03 med en 3,3V mikrocontroller GPIO pin?
HNT-9042-03 driftsspændingsområdet er 1,5-4,5V DC, som inkluderer 3,3V. Driftsstrømmen på ≤30 mA ved 3V skal dog verificeres i forhold til mikrocontrollerens pinstrømkilde. Bekræft, at drivkilden kan levere ≤30 mA ved driftsspændingen. Kontakt MEIDI for anbefalinger om drevkredsløb, hvis det er nødvendigt.
3. Hvad er den mindste kabinethøjde over HNT-9042 lydhullet?
Sørg for tilstrækkelig frigang over lydhullet for at undgå forringelse af lydtrykket. Se forholdsreglerne i MEIDI-produktspecifikationen.
4. Er HNT-9042-serien egnet til kontinuerlig drift?
Driftstemperaturområdet er -20 °C til +70 °C pr. specifikation. For forespørgsler om løbende drift, kontakt MEIDI.
5. Kan HNT-9042-serien erstatte en passiv summer i et eksisterende design?
HNT-9042 er en aktiv summer med integreret oscillator, mens passive summer kræver et eksternt AC-drevsignal. Udskiftning af en passiv buzzer med en HNT-9042 aktiv buzzer kræver kredsløbsændring: Fjern det eksterne drevkredsløb og tilslut HNT-9042 direkte til den passende DC-spændingsskinne. Den gennemgående stiftkonfiguration kan afvige fra den passive summers fodaftryk; verificere pindiameter, stigning og polaritet i forhold til det originale printkortlayout. Kontakt MEIDI for udskiftningsgennemførlighedsvurdering.
1. Påfør ikke spænding ud over det specificerede driftsspændingsområde.
2. Dette produkt er af åbent design og opfylder ikke krav til vandtæthed eller limlækage.
3.Langvarig brug i et miljø med ætsende gas kan korrodere summerens komponenter og forhindre korrekt drift.
4. Lydtryksydelsen af summeren vil ændre sig med den påførte spænding eller strøm; sikre, at driftsspændingen eller strømmen opfylder specifikationskravene.
5. Undgå at placere en baffel foran lydhullet eller at dække det, da dette kan føre til ustabil drift.
6. Buzzeren skal opbevares i forsvarlig emballage for at undgå fugt, rust og oxidation af stiftterminalerne.
Kontakt MEIDI Applications Engineering for krydsreferenceverifikation i forhold til ældre brummere, seriedatablade, prøveevaluering af spændingsvarianter eller brugerdefinerede ledningskonfigurationer.
