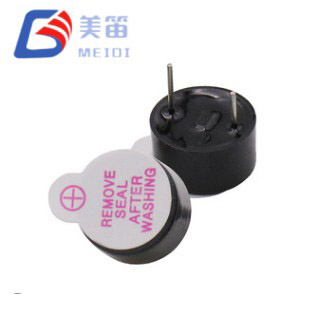

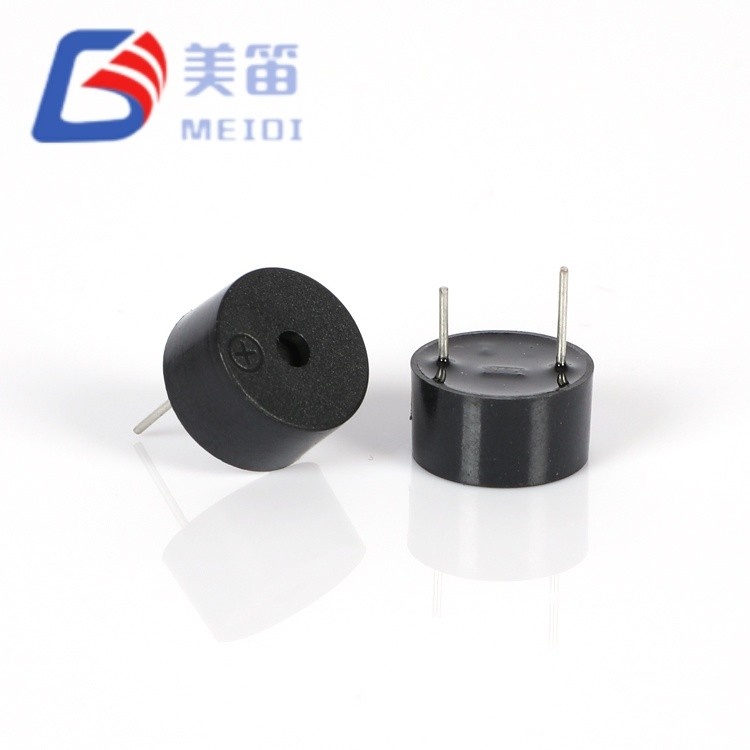

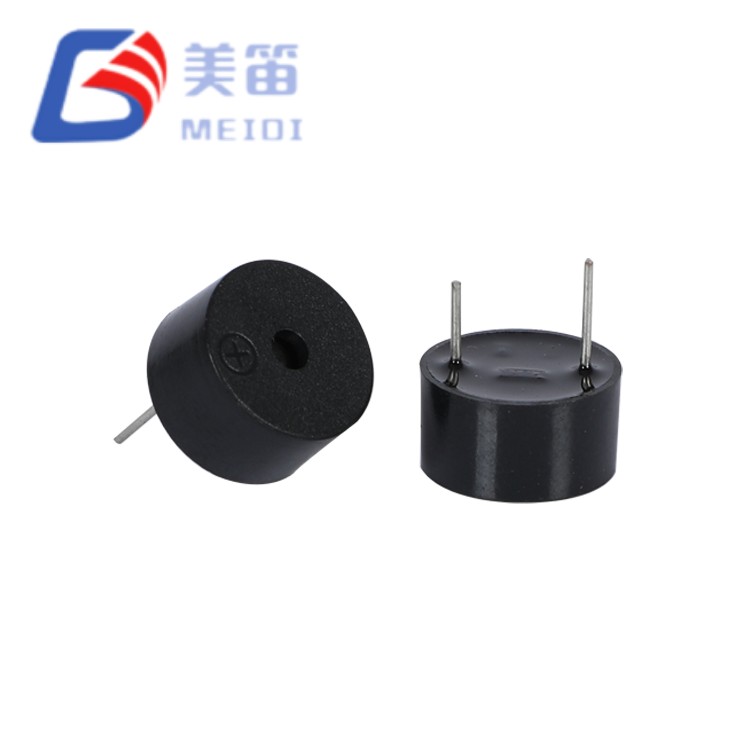

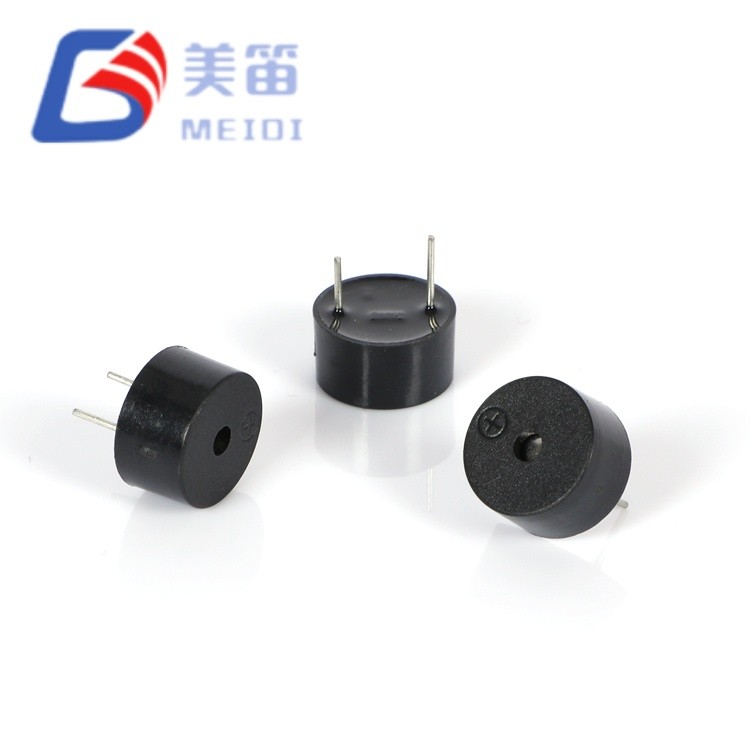

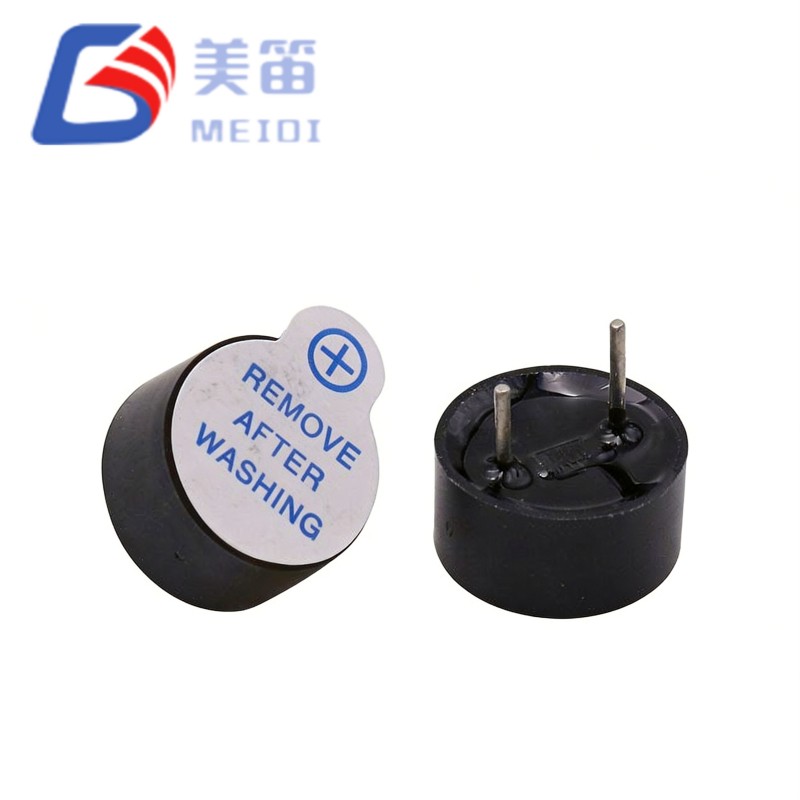

Denne aktive buzzer er designet til industriel kontrol, maskinalarm og robuste elektroniske systemer og leverer en gennemtrængende ≥85 dB alarmtone ved 2700 Hz med en indbygget oscillator. Dens 2-5 V bredspændingskompatibilitet understøtter direkte DC-drev fra 3,3 V logiske skinner, Li‑ion-batterier og 5 V-tolerante systemer uden eksterne PWM- eller drivertransistorer.
Fremstillet af MEIDI i vores Jiangsu-anlæg, HMB1206-03 drager fordel af mere end ti års ekspertise inden for elektromagnetisk summer. Hver enhed gennemgår 100 % automatiseret akustisk og elektrisk test, hvilket sikrer ensartet ydeevne på tværs af højvolumenproduktion. Det sorte PBT-hus modstår bølgelodningstoppe op til 255 °C og kontinuerlig drift fra -20 °C til +70 °C, hvilket gør det til et pålideligt valg til fabriksautomatisering, strømdistribution og applikationer med tungt udstyr.
Den 3V elektromagnetiske buzzer PCB-montering er konstrueret til industrielle kontrolpaneler, maskinalarmsystemer og robust elektronik, hvor montering gennem huller giver overlegen mekanisk stabilitet sammenlignet med overflademonterede alternativer. Det integrerede oscillatorkredsløb genererer en fast 2700 Hz tone ved ≥85 dB ved DC-påføring inden for 2-5 V, hvilket eliminerer behovet for eksterne drevkomponenter i elektrisk støjende miljøer.
Diameteren på 12,0 mm og 6,5 mm højde optager et mellemstort hulrumsfodaftryk, der afbalancerer akustisk output med begrænsninger for PCB-densitet. Denne 3V gennemhullede elektromagnetiske aktive summer er særligt velegnet til renovering af ældre udstyr, hvor 12 mm buzzer-udskæringer og hulmønstre allerede er etableret, såvel som nye designs i tung industri, transport og udendørs installationer, hvor langsigtet mekanisk pålidelighed ikke er til forhandling.
I modsætning til passive summer, der kræver ekstern PWM-generering og driverkredsløb, frigør HMB1206-03's selvoscillerende design mikrocontroller-timerressourcer og reducerer firmwarekompleksiteten. Minimumsdriftsspændingen på 2 V understøtter advarselsscenarier med lavt batteriniveau, hvor forsyningsspændingen er faldet til under den nominelle, mens maksimumsspændingen på 5 V tillader systemer med afslappet regulatortolerance eller forbigående overspændingsforhold.
Den gennemgående konstruktion sikrer sikker PCB-retention under vedvarende vibrationer, stød og termisk ekspansion. Det sorte PBT-hus modstår deformation under bølgelodning og bevarer dimensionsstabilitet over hele driftsområdet. Ved 1,7 g bidrager massen til mekanisk dæmpning, der reducerer mikrofoniske effekter under vibrationsforhold, der er almindelige i industrimaskiner.
Vibrationsbestandig montering i gennemhullet — sikker mekanisk anker på 1,6–2,0 mm FR4 PCB'er, blydannende absorberer termisk ekspansion og mekanisk stød
Indbygget oscillator med bred spændingstolerance — fungerer fra 2–5 V uden frekvensdrift; stabil 2700 Hz output på tværs af batteriafladningskurver
Lavstrøm direkte drev — ≤30 mA ved 3 V muliggør MCU GPIO direkte forbindelse i mange applikationer, hvilket eliminerer ekstern transistor eller driver IC
Højtemperatur PBT-hus — klassificeret til 255 °C bølgeloddespids og 360 °C manuel lodning; ingen deformation eller akustisk nedbrydning
Gennemtrængende lavfrekvent tone — 2700 Hz optimeret til menneskelig hørefølsomhed, mens man undgår 4 kHz støjbåndet, hvor industrielt udstyr koncentrerer interferens
Polariseret benkonfiguration — forhindrer installationsfejl med omvendt spænding; kompatibel med standard polariserede stik og nøgleoverskrifter
| Parameter | Værdi | Noter |
| Nominel spænding | 3 V (DC) | Nominelt driftspunkt |
| Driftsspænding | 2 – 5 V (DC) | Kontinuerligt funktionsområde |
| Lydudgang ved 10 cm | ≥ 85 dB | Ved 3 V, frit felt |
| Resonansfrekvens | 2700 ± 300 Hz | Rettet af intern oscillator |
| Driftsstrøm | ≤ 30 mA | Ved 3 V |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Sammenhængende |
| Opbevaringstemperatur | -30 ℃ ~ +80 ℃ | Ikke i drift |

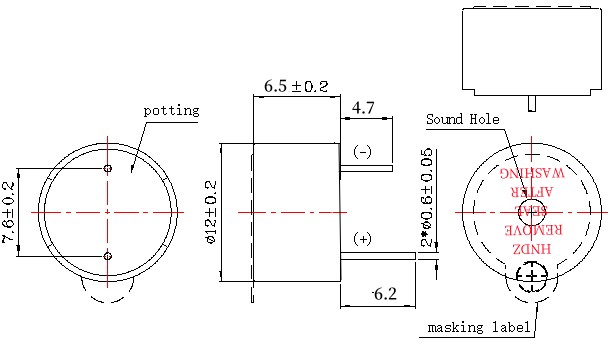

| Dimension (Dia × H) | 12,0 × 6,5 mm | Kun krop |
| Vægt | 1,7 g | Typisk |
| Husmateriale | Sort PBT | UL94 V-0 klassificeret |
| Monteringstype | Gennemgående hul | Bølge / manuel lodning |
| Loddetemperatur (bølge) | 255 ± 15 ℃ | 4–6 sekunder, anbefales |
| Loddetemperatur (manuel) | 360 ± 10 ℃ | 2-5 sekunder, anbefales |
| Loddetemperatur (Reflow) | 245 ± 15 ℃ | 180 ℃ forvarm 40–70 s; 245 ℃ 3 s; max 3 gennemløb |
| Miljøstress | SMD-sårbarhed | Gennem-hul fordel |
| Mekanisk vibration | Loddeforbindelsestræthed, komponentløsnelse under vedvarende 5G+ vibrationer | Bly danner mekanisk forankring gennem PCB, fordeler spænding over pladetykkelsen |
| Termisk cykling | CTE mismatch mellem keramisk substrat og FR4 forårsager mikrorevner | Kompatibel bly absorberer differentiel termisk udvidelse mellem komponent og print |
| Reparation og feltservice | Aflodning risikerer pudeskader, sporløftning og lagdelaminering | Enkeltpunktsfjernelse med minimal brættraume; gennemhullede puder er mekanisk robuste |
| Højstrømstransienter | Strøm koncentreret i lille loddefilet genererer lokal opvarmning | Større ledningstværsnit fordeler strøm og reducerer resistive tab |
| Legacy board kompatibilitet | Uoverensstemmelse med SMD-fodaftryk kræver PCB-redesign | Standard 12 mm diameter kompatibel med eksisterende frontpaneludskæringer og hulmønstre |
Massen på 1,7 g af HMB1206-03 bidrager til inertistabilitet, der modstår vibrationsinducerede mikrofoniske effekter. Det større membranareal muliggjort af 12 mm-huset genererer højere SPL med lavere strømforbrug pr. decibel, hvilket forbedrer den elektriske effektivitet i batteridrevne applikationer.
PLC og industrielle kontrolpaneler — fejlalarmer, nødstop hørbar feedback, cyklusfuldførelsesadvarsler i produktionsautomatisering
Maskiner og fabriksautomatisering — CNC-værktøjsskifteradvarsler, transportørfejlsignalering, robotcellestatusindikation på støjende produktionsgulve
Strømfordeling og elektrisk udstyr — alarmudløsnings-alarmer, advarsler om overbelastning af transformatorer, koblingsanlægs driftsstatustoner
Sikkerheds- og adgangskontrolpaneler — advarsler om indbrudsdetektering, advarsler om tvangsåbning af døre, panelsabotagealarmer i kommercielle bygninger
Transport og tungt udstyr — advarsler om køretøjets kabine, bakalarmer for gaffeltruck, alarmer til marineinstrumenter i vibrationsudsatte miljøer
Batteridrevet bærbart industriværktøj — advarsler om lavt batteriniveau, overbelastningsalarmer og færdiggørelsessignaler i trådløst udstyr

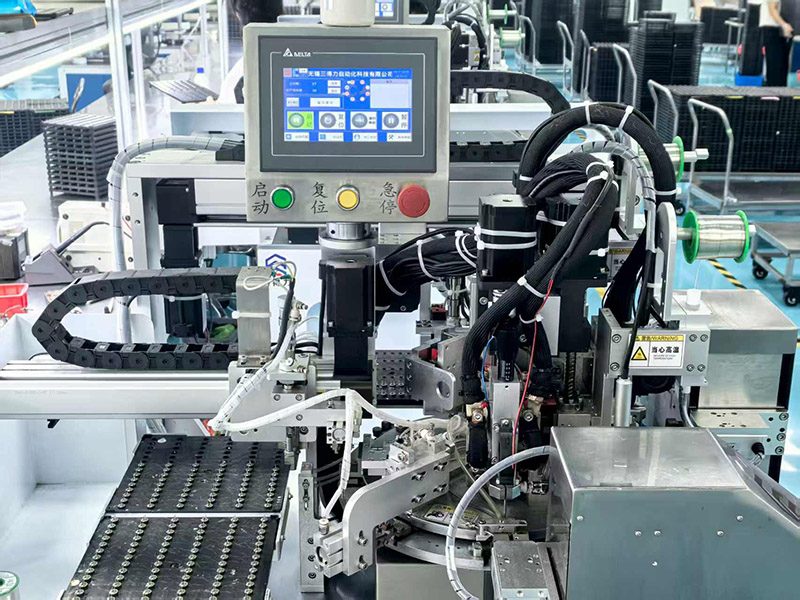

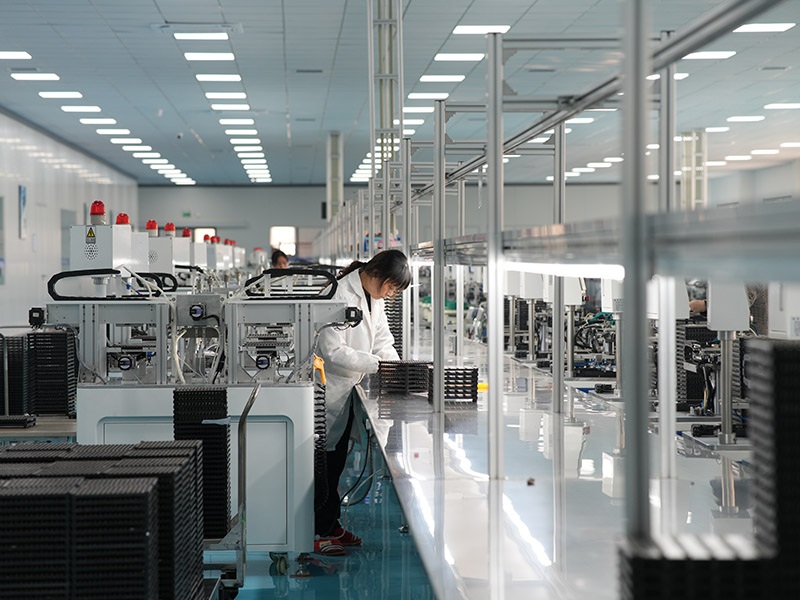

MEIDI driver en dedikeret samlebånd med gennemgående huller udstyret med automatiseret opviklings-, lodnings- og indkapslingsmaskineri. Vores Jiangsu-produktionsbase følger ISO 9001 kvalitetsstyringsprotokoller med inspektioner i processen på hvert kritisk trin. Hver HMB1206-03-enhed udsættes for 100 % elektrisk parameterverifikation og akustisk SPL-måling før emballering.
Ud over standardproduktion udfører MEIDI streng miljøbelastningsscreening på prøvepartier: termisk chokcyklus fra -30 °C til +80 °C, fugtighedsudholdenhed ved 50 °C / 95 % RH og vibrationstest i henhold til IEC 60068-2-6. Disse procedurer validerer buzzerens langsigtede pålidelighed i krævende industrielle omgivelser.
Tilgængelige certificeringer omfatter RoHS, REACH og UL94 V-0 for husmaterialet. Til storvolumenprojekter kan vi levere IEC 60950-1 og UL 508 overensstemmelsesrapporter efter anmodning. Vores ingeniørteam understøtter også tilpasset ledningsformning, alternative stiftafstande og specialiserede frekvenser fra 2,0 til 4,0 kHz for at matche unikke applikationskrav.
MEIDI fremstiller 3V Elektromagnetisk Buzzer PCB-montering på dedikerede samlebånd med gennemgående huller med 100 % automatiseret elektrisk test og akustisk verifikation. Hvert produktionsparti gennemgår:
Termisk chok-cyklus — 5 cyklusser mellem -30 ℃ og +80 ℃ med 30 minutters pause pr. ekstrem
Luftfugtighedsudholdenhed — 48 timer ved 50 ± 5 ℃ / 90–95 % relativ luftfugtighed efterfulgt af 2-timers genopretning af omgivelserne
Mekanisk holdbarhed — vibrationstestning (10–55 Hz, 1,0 mm amplitude, XYZ-akser, 0,5 timer i alt) og 75 cm frit fald på 10 mm hårdttræ (3 stød)
Loddebarhed — befugtningsbalancetest i henhold til J-STD-002, kategori 3 (260 ℃)
Loddevarmemodstand — 250 ± 5 ℃ i 10 ± 0,5 sekunder med 2,0 mm legems-til-loddeafstand
Sample batch-testdata bekræfter lydtrykområde 87,0--92,0 dB (10 prøver, 3 VDC, 10 cm, frit felt). Bemærk: dette er prøvebaserede målte data, ikke en garanteret specifikationsværdi. Databladet garanterer et minimum lydtryk ≥85 dB ved nominel spænding og 10 cm.
Tilgængelige certificeringer: RoHS, REACH, UL94 V-0 (husmateriale). IEC 60950-1 og UL 508 overensstemmelsesrapporter er tilgængelige efter anmodning for store ordrer.
Q1: Er 3V Elektromagnetisk Buzzer PCB Mount kompatibel med 5 V mikrocontrollerlogik, eller kræver det spændingsregulering?
Den maksimale driftsspænding på 5 V er den absolutte øvre grænse. Mens summeren vil fungere ved 5 V, kan kontinuerlig drift ved denne grænse reducere den akustiske levetid og øge strømforbruget ud over ≤30 mA-specifikationen. For 5 V-systemer anbefales en seriemodstand (typisk 47–100 Ω) for at falde spændingen til 3–4 V-området, så buzzeren bevares inden for dens optimale driftsramme og samtidig opretholde tilstrækkelig SPL. Alternativt kan du vælge en 5 V-klassificeret aktiv summer fra MEIDI-porteføljen, hvis 5 V er den nominelle systemspænding.
Spørgsmål 2: Kan denne summer monteres på standard 1,6 mm FR4 PCB'er ved hjælp af automatisk aksial indføringsudstyr?
Ja. Den 12,0 mm diameter og standard gennemgående stiftkonfiguration er i overensstemmelse med aksiale komponentspecifikationer for automatiserede indføringsmaskiner. Radial ledningsformning (lodret montering) er også tilgængelig for pladsbegrænsede printkortlayouts, hvor vandret montering er upraktisk. Tilpassede ledningslængder og formningskonfigurationer understøttes for ordrer i store mængder - kontakt industrielt salg for konfigurationsvejledning.
Q3: Kan denne buzzer understøtte 24/7 kontinuerlig drift? Hvad er den langsigtede akustiske levetid?
Producentens datablad giver ikke langsigtede data om kontinuerlig driftlevetid. Den specificerede levetidstesttilstand er 96 timer ved 25±10 ℃ med nominel spænding og 1/2 duty-cycle resonansfrekvens firkantbølge. Opbevaringstest ved høj temperatur er 96 timer ved +85 ℃. For langsigtede, kontinuerlige driftspålidelighedsdata, bedes du kontakte fabrikken for at anmode om livstidstestdata eller tilpasset pålidelighedsverifikation. Ved anvendelser med kontinuerlige toner bør den termiske styring af kabinettet evalueres for at forhindre varmeakkumulering omkring summeren.
Spørgsmål 4: Understøttes OEM-modifikationer såsom tilpasset ledningslængde, ledningsformning eller alternative husfarver?
Ja. MEIDI understøtter tilpasset ledningstrimning (lige, bøjede, forskudte eller formet), alternative bendelinger til ikke-standardiserede PCB'er og husfarvekodning til spændings- eller frekvensidentifikation. Brugerdefinerede oscillatorfrekvenser inden for 2,0–4,0 kHz er tilgængelige til specielle tonekrav. Minimumsordremængder og leveringstider varierer efter ændringskompleksitet; indsend en OEM-konfigurationsanmodning for tilbud.
Spørgsmål 5: Hvordan sammenligner denne aktive buzzer gennem hullet med SMD aktive alternativer i miljøer med høj vibration?
Montering med gennemgående huller giver overlegen mekanisk fastholdelse, fordi ledningen danner et fysisk anker gennem printkortets tykkelse og fordeler stress over hele linjen. Den kompatible ledning absorberer differentiel termisk udvidelse mellem komponenten og printkortet, hvilket reducerer træthed af loddeforbindelser under termisk cykling. I mekanisk belastede miljøer tilbyder gennemgående konstruktion generelt større langsigtet pålidelighed end overflademonteringsalternativer. Den større masse og blyholdige konstruktion af gennemhullede summer bidrager til inertistabilitet, der modstår vibrationsinduceret forskydning. For specifikke krav til vibrationskvalitet anbefales applikationsspecifik testning i henhold til IEC 60068-2-6.
Kontakt MEIDI Industrial Sales for volumenpriser, pålidelighedsrapporter, tilpassede leadkonfigurationer eller integrationsvejledning til industrielle kontrolsystemer.

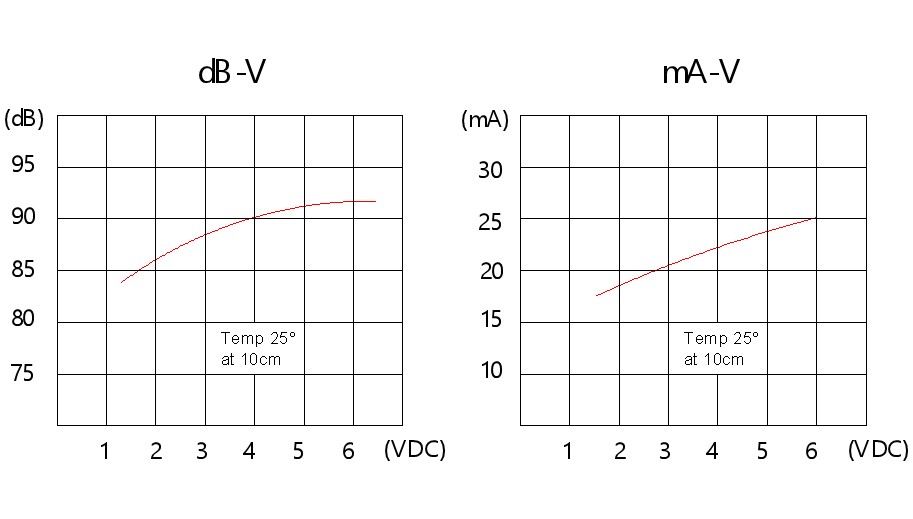

MEIDI industrielle applikationsteknik svarer typisk på tekniske forespørgsler inden for en hverdag med pinout-tegninger, spændings-SPL-kurver og volumenprisniveauer.
