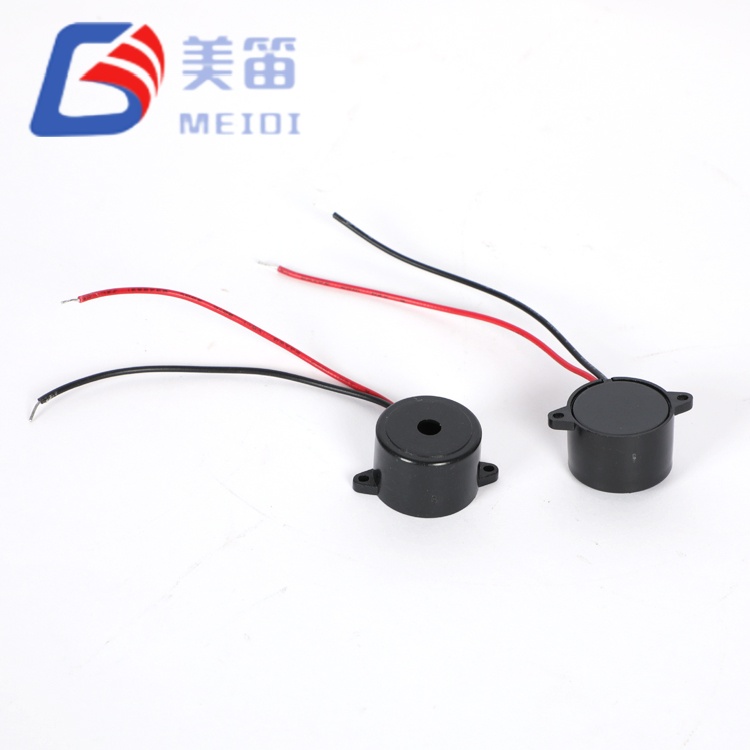

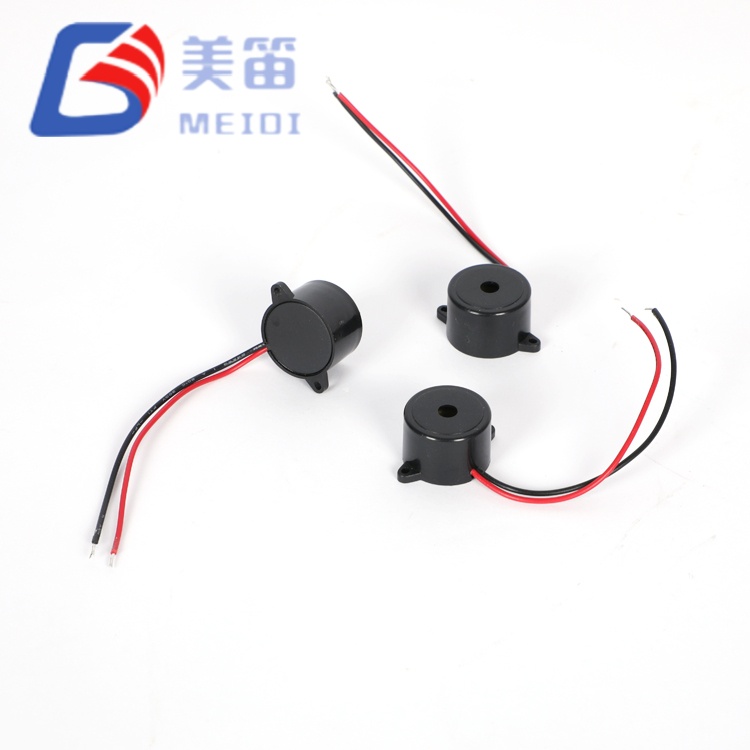

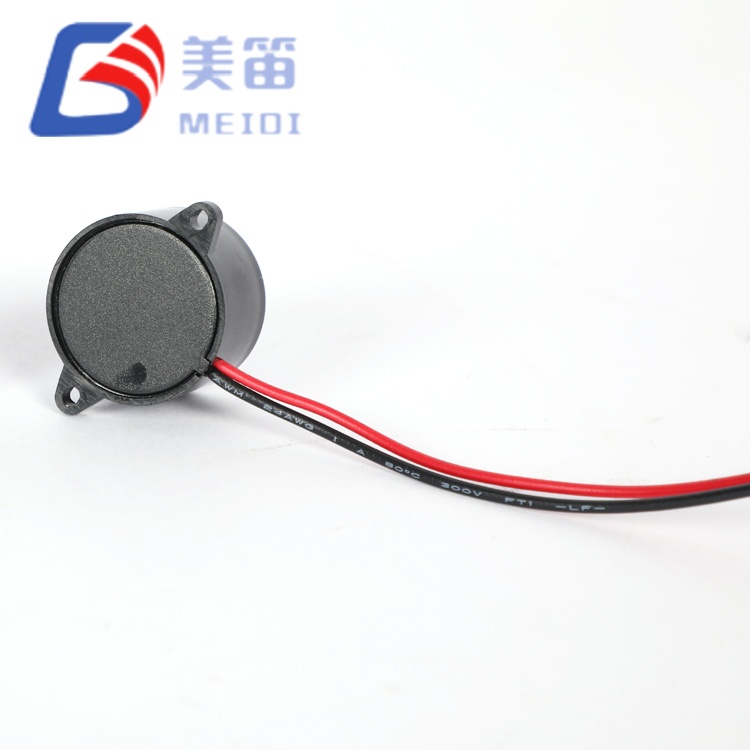

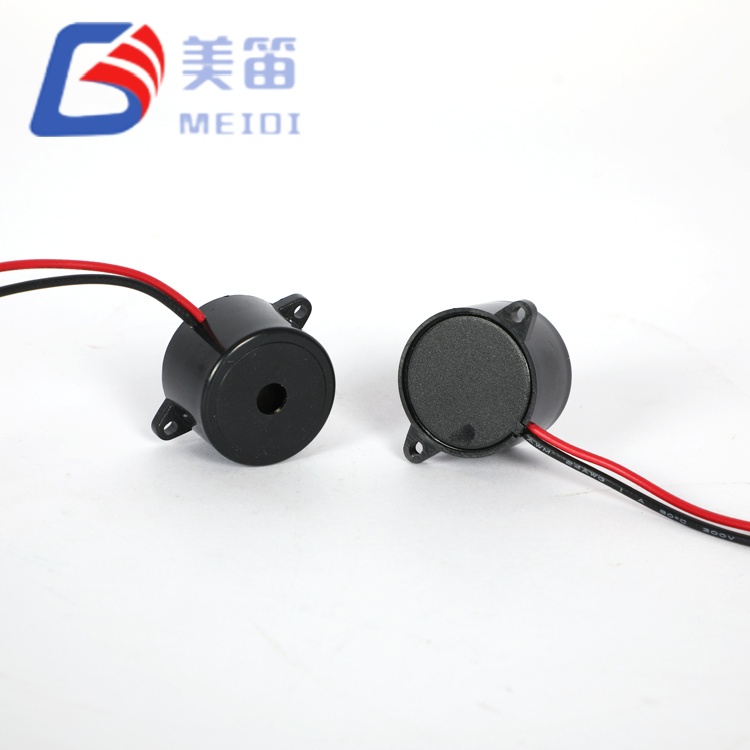

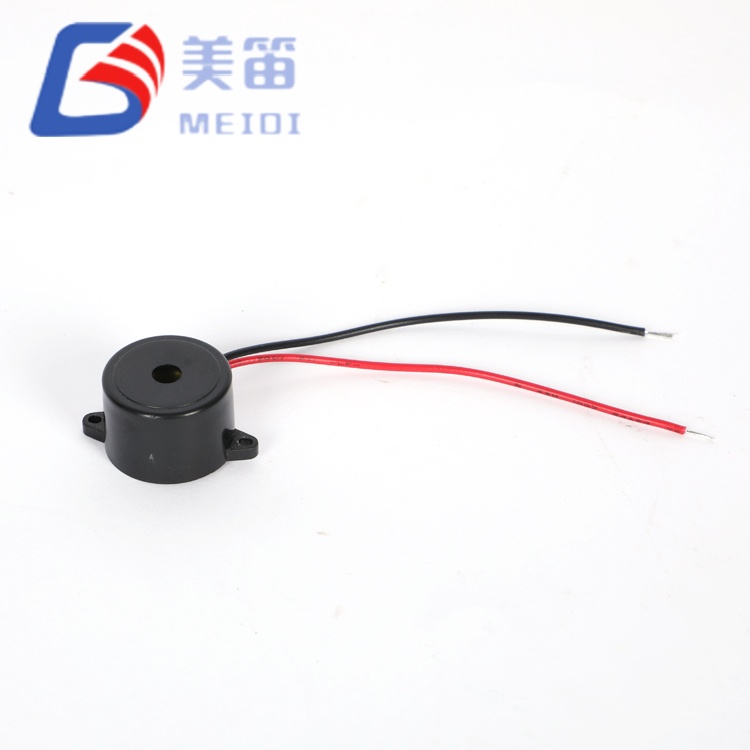

HND-2316L er lead-wire-konfigurationen af MEIDI's 23 mm aktive buzzer-platform. Den integrerer den samme akustiske motor og drivkredsløb som den gennemgående 2316 Active Piezoelectric Buzzer med ledningsledninger, men erstatter PCB-stifter med flyvende ledninger, så lydkilden kan afkobles fra printpladen. Den indbyggede oscillator reagerer på enhver DC-forsyning mellem 3V og 24V og leverer en 3000Hz tone. Ved den nominelle 12VDC når lydtrykniveauet mindst 90dB målt ved 10cm. ABS-huset bevarer Φ23×16mm fodaftrykket, og hele samlingen vejer 5g. Denne del er almindeligvis angivet, når summeren skal placeres bag et frontgitter, inde i en hængslet dør eller i en anden højde fra hovedelektronikkabinettet.
Bly-wire-terminering til fjernplacering væk fra printkortet
Elektrisk og akustisk ydeevne identisk med HND-2316: ≥90dB, 3000Hz
Indbygget drevkredsløb — 12 VDC-mærket, 3–24 VDC-driftsområde
Sort ABS-hus, Φ23×16mm, 5g
MEIDI producerer 2316 Active Piezoelectric Buzzer med Wire Leads i sit Jiangsu-anlæg, hvor samlingssekvensen omfatter piezokeramisk limning, PCB-indsættelse, huslukning og en dedikeret blytrådsloddetrin. Forhåndsstrippede ledninger er håndloddet eller modstandsloddet til summerterminalerne under overvåget temperatur og opholdstid. En pull-test er påføres en prøve fra hvert parti for at verificere den mekaniske integritet. Efter ledning vedhæftning er hver enhed akustisk afskærmet: SPL, frekvens og strøm er målt ved 12Vp‑p, 3000Hz ved hjælp af en automatiseret teststation. Gennemløbshastighed og SPL-distribution registreres for batchsporbarhed.
Den samme pålidelighedspakke med syv elementer, der bruges til HND-2316 (fugtighed, høj temperatur) opbevaring, lavtemperaturlagring, termisk cykling, drop, vibration, lodde-varmemodstand) anvendes på HND-2316L prøver. Testresultater er tilgængelige for kunder, der har brug for kvalifikationsdata som en del af deres komponentgodkendelsesproces.
| Parameter | Værdi | Testbetingelser / Bemærkninger |
| Produkttype | Piezoelektrisk aktiv summer med blytråde | — |
| Nominel spænding | 12 VDC | — |
| Driftsspænding | 3-24 VDC | — |
| Resonansfrekvens | 3000 ± 500 Hz | — |
| Lydudgang ved 10 cm | ≥90 dB | 3000 Hz firkantbølge, 12 Vp-p |
| Nuværende forbrug | ≤10 mA | 3000 Hz firkantbølge, 12 Vp‑p; parameter tabel ≤10mA; testrapporthovedet kan referere til ≤15mA — se testrapportoversigt |
| Driftstemperatur | -20 ℃ ~ +80 ℃ | Sammenhængende |
| Opbevaringstemperatur | -30 ℃ ~ +85 ℃ | Ikke i drift |

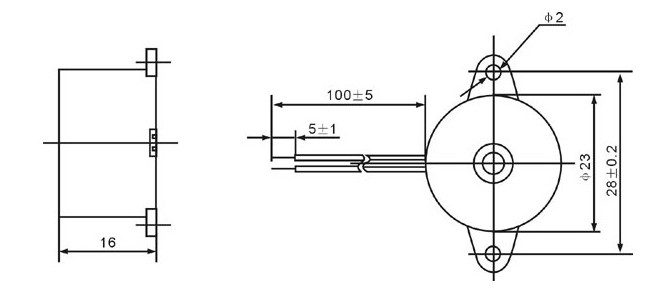

| Dimensioner (Dia × H) | Φ23 ± 0,5 × 16 ± 0,3 mm | Kun krop; tegningstolerance ±0,5 mm, medmindre andet er angivet |
| Vægt | 5 g | — |
| Husmateriale | Sort ABS | — |
| Kapacitans | 12 ± 40 % nF | Referenceværdi pr. specifikationshoved; ikke verificeret pr. prøve |
| Tilslutningstype | Blytråde | Manuel lodning til ledninger |
Fordi 2316 Active Piezoelectric Buzzer med Wire Leads ikke er begrænset af et PCB-fodaftryk, har designere frihed til at placer summeren for maksimal hørbarhed eller for at passe til uregelmæssige kabinetgeometrier. Nogle få fremgangsmåder hjælper med at bevare langsigtet pålidelighed:
Ledningsankerpunkter:Før ledningerne ind i værtskabinettet til en fast klemrække eller brug et kabelbinder monteret på en afstand inden for 20–30 mm fra summer krop. Dette isolerer de loddede samlinger fra vibrationer og utilsigtet træk.
Overvejelser om leadlængde:Standard ledningslængder tilbydes; længere tilpassede muligheder kan leveres. Når du angiver udvidede kundeemner, skal du overveje det tilføjede seriemodstand og dens ubetydelige effekt på piezo-indgangen med høj impedans, men også potentialet for udstrålet EMI fra buzzerens interne oscillator. A parsnoet arrangement eller en lille ferritperle kan afbøde dette i følsomme kredsløb.
Kabinet akustik:Hvis summeren er placeret bag et perforeret panel eller gitter, sørg for, at det åbne område mindst svarer til lydportens diameter. En stærkt begrænset åbning kan dæmpe SPL med flere decibel.
Manuel lodning til ledninger:Strygetemperatur på 350±10 ℃ i 2–5 sekunder anbefales, med varme påført primært ledningen. Undgå at løfte eller bøje ledning ved husets udgang under håndtering.
Udstyrspaneler, hvor summeren er monteret på frontpanelet og koblet tilbage til en styrekort placeret dybere i chassiset.
Sikkerhedsdetektorer, der kræver en hørbar alarm i en bestemt højde, adskilt fra sensorelektronikken.
Industrimaskiner med fordelte alarmpunkter, alle forbundet via ledningsnet til en enkelt logisk controller.
Automotive eftermarked add-ons (parkeringssensorsæt, blindvinkelindikatorer) hvor summeren er splejset ind i et eksisterende 12V kredsløb.
Eftermonteringsprojekter, der erstatter en defekt PCB-monteret buzzer med en tilsvarende ledningsføring når omarbejdning af tavlen er upraktisk.

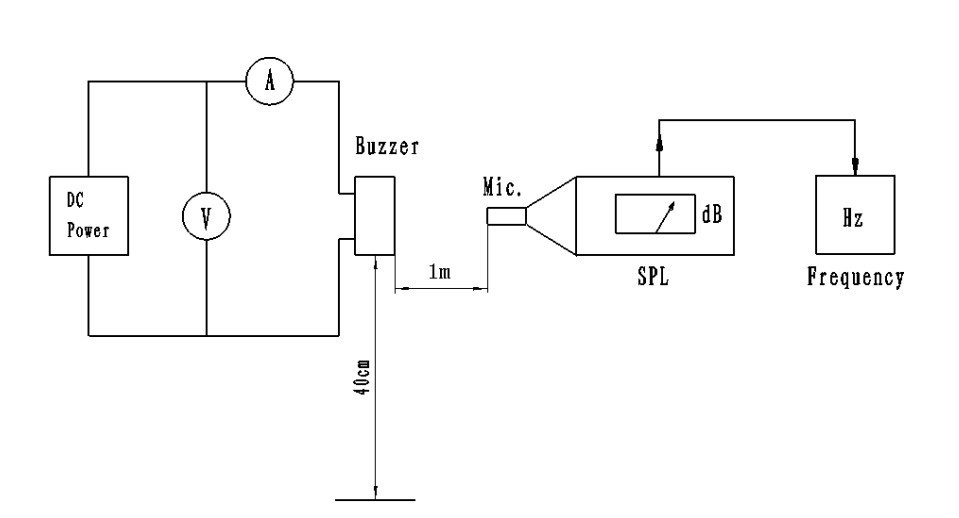

2316 Active Piezoelectric Buzzer med ledninger følger samme akustiske testprotokol som HND-2316: 12Vp-p square bølge ved 3000Hz, målt ved 10 cm. Prøvedata bekræfter SPL ≥90dB og frekvens inden for 3000±500Hz. Nogle testrapportoverskrifter angiver en aktuel grænse på ≤15mA, hvilket afviger fra ≤10mA-værdien i parametertabellen. I praksis målt strøm værdierne er konsekvent et godt stykke under begge grænser. Til testdokumentationen svarende til et specifikt leveringsparti, kontakt MEIDI.
Konklusion: PASS. Udseende, polaritet og ledningsfastgørelse opfylder acceptstandarder.
1. Påfør kun DC-spænding inden for 3–24V-vinduet. Transienter uden for dette interval kan beskadige oscillatorens IC.
2. Huset er åbent og ikke designet til at modstå væskeindtrængning. Behold lyden port tør og fri for flusmiddelrester.
3. I miljøer med ætsende gasser (ammoniak, svovlforbindelser), placeres buzzer i et beskyttet rum eller påfør kun konform belægning på terminalområde, undgå den akustiske membran.
4. SPL is supply‑dependent. Kontroller, at drivspændingen og tilgængelig strøm meet the buzzer's requirements under load.
5. Bloker ikke lydporten. Selv delvis dækning kan falde output ved 3–6dB og forskyd resonansspidsen.
6. Opbevares forseglet med tørremiddel. Fugtabsorption kan oxidere blytrådstråde og reducere loddeevnen.
7. Efter installationen sikres ledningerne med en trækaflastning. Uhæmmede ledninger kan overføre mekanisk stød til loddeforbindelserne, hvilket i sidste ende forårsager intermitterende kontakt.
Q1: Er HND-2316L elektrisk identisk med HND-2316?
Ja. Begge deler den samme nominelle spænding, driftsområde, frekvens, SPL og nuværende specifikationer. Den eneste forskel er termineringsstilen: blyledninger kontra gennemgående stifter.
Spørgsmål 2: Kan jeg få HND-2316L med tilpassede ledningslængder eller konnektorender?
Brugerdefinerede ledningslængder, ledningsmålere og konnektorafslutninger er tilgængelige. Typiske minimumsordremængder gælder. Kontakt MEIDI med din nøjagtige krav til et gennemførlighedssvar.
Q3: Testrapporten viser nogle gange ≤15mA. Hvilken strømgrænse skal jeg bruge?
Produktparametertabellen angiver ≤10mA, og faktiske prøvemålinger er typisk omkring 5mA. ≤15mA-tallet i nogle rapportoverskrifter er en dokumentation inkonsistens. For din specifikke ordre gælder værdien ≤10mA, medmindre andet er tilfældet bekræftet af MEIDI.
Q4: Hvad er den maksimale afstand, jeg kan placere summeren fra kørekredsløbet?
Der er ingen streng funktionsgrænse for korte løbeture. Til ledningslængder, der overstiger 1 meter, overvej spændingsfaldet i ledningen (ubetydeligt på grund af den lave summer). strøm) og muligheden for udstrålet EMI. En snoet par eller ferritperle anbefales til lange kabeltræk i støjfølsomme systemer.
Spørgsmål 5: Er ledningsledningerne egnede til automatisk krympning eller IDC-terminering?
Standardtråden bruger trådede ledere, der kan krympes med passende terminaler. Isolationsforskydningsforbindelse (IDC) anbefales ikke pga trådmåleren og isoleringstypen. Kontakt MEIDI for et ledningsspecifikationsark.
Q6: Kan HND-2316L bruges udendørs?
Driftstemperaturområdet tillader udendørs brug i moderate klimaer, men huset er ikke vejrbestandigt. Direkte udsættelse for regn, støv eller kondens fugt bør undgås. Ved udendørs installationer skal buzzeren placeres indeni et ventileret, vandtæt kabinet.
For at modtage komplette datablade, ledningskonfigurationstegninger eller pålidelighedstest rapporter for HND-2316L, kontakt MEIDI med dine projektoplysninger. Teknisk support svarer typisk inden for en hverdag.
