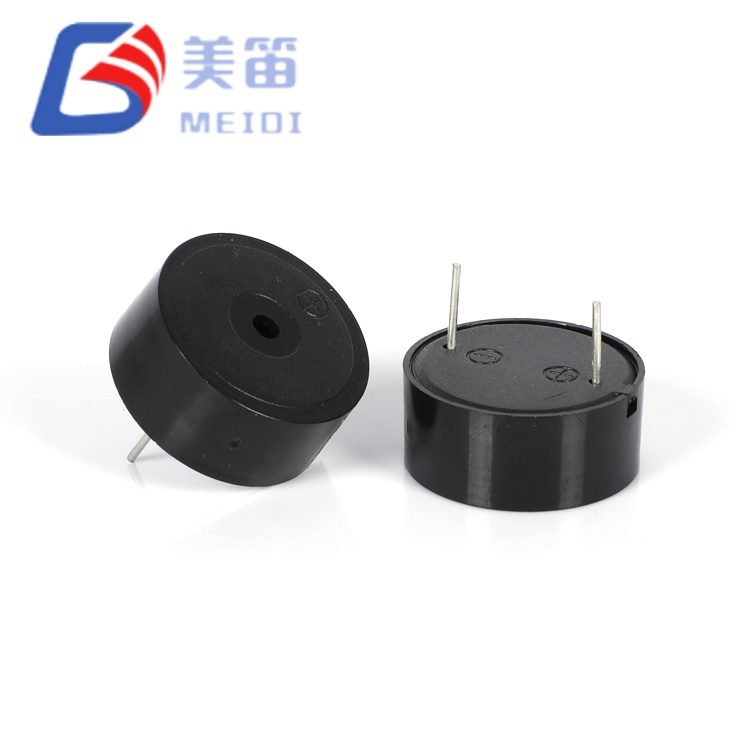

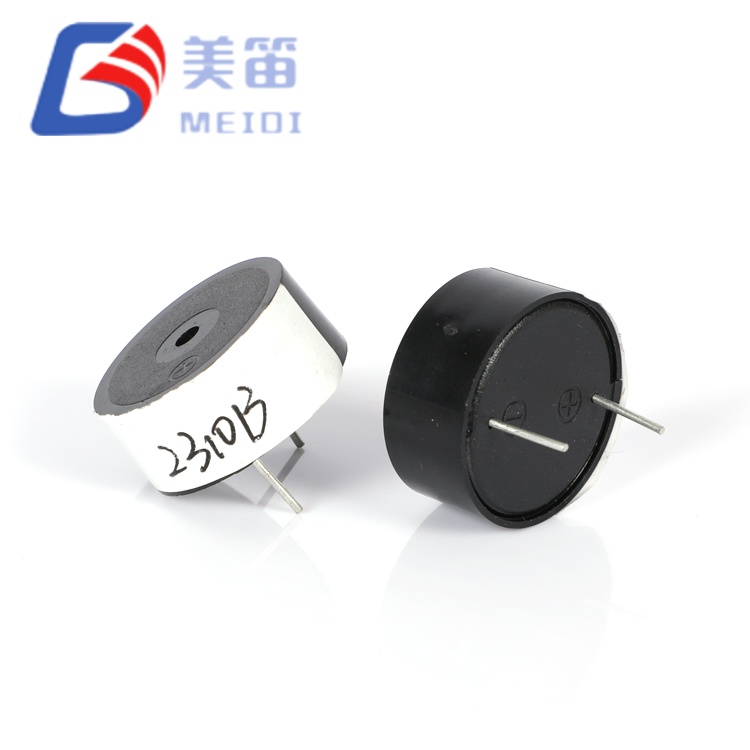

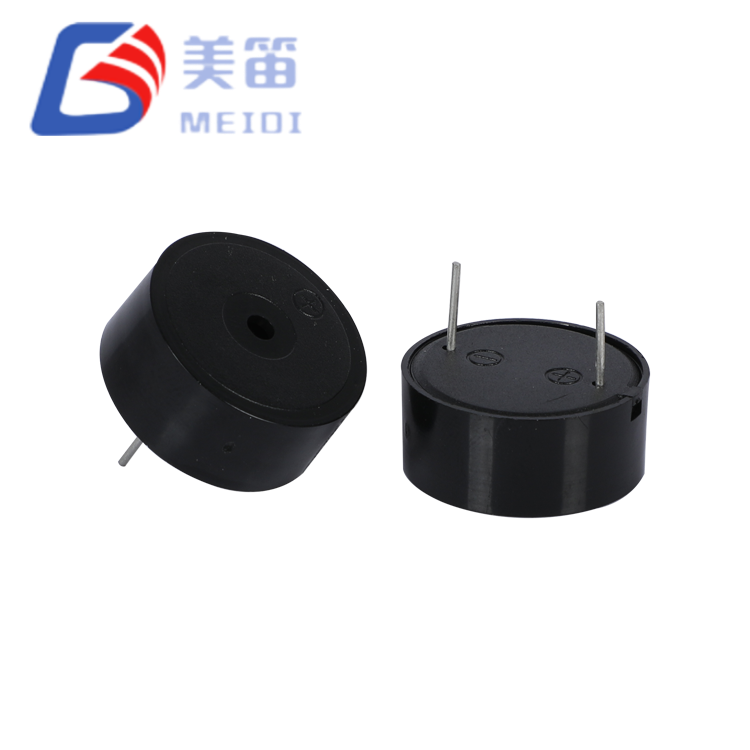

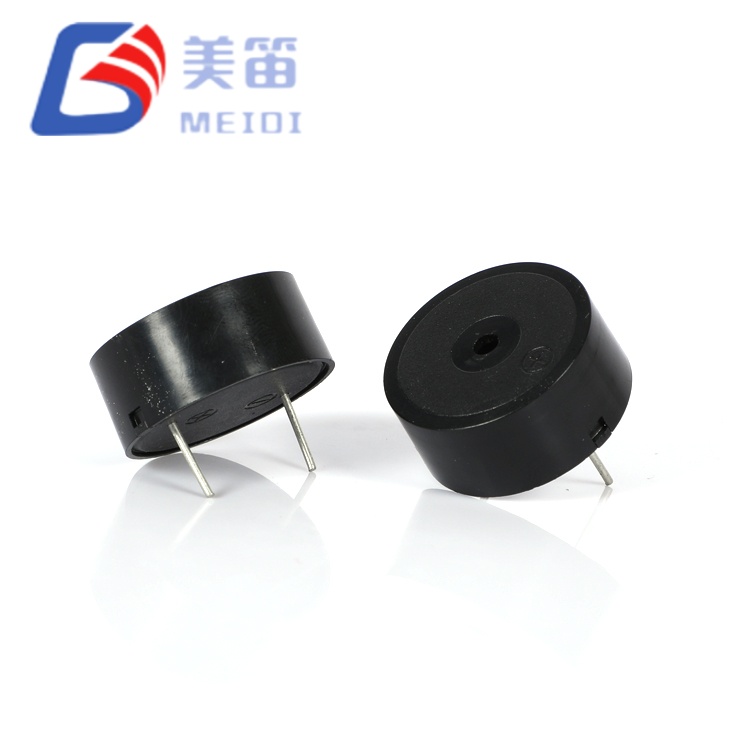

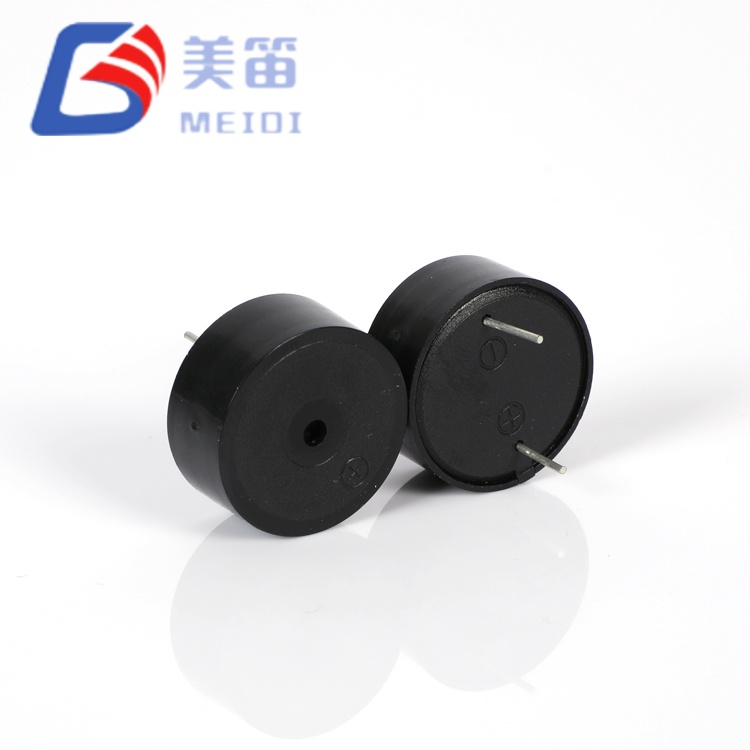

2310E Aktiv Piezoelektrisk Aktiv Buzzer

Højspændings piezo aktivt akustisk modul til industriel busintegration:

Indbygget 12VDC-drift med 3–24V overlevelsesområde – spænder over bil-, industri- og batteribackup-arkitekturer uden spændingskonvertering

Indbygget oscillatorkredsløb — fast 3500 Hz tone ved DC-anvendelse; ingen MCU PWM-ressourcer eller eksterne drevkomponenter påkrævet

Enestående akustisk effektivitet — prøvebatch måler 91–94 dB, 6–9 dB over ≥85 dB specifikationstærskelværdi

Ultralavt 4 mA strømforbrug ved 12V — 96 % lavere strømbelastning end elektromagnetiske aktive alternativer med sammenlignelig udgang

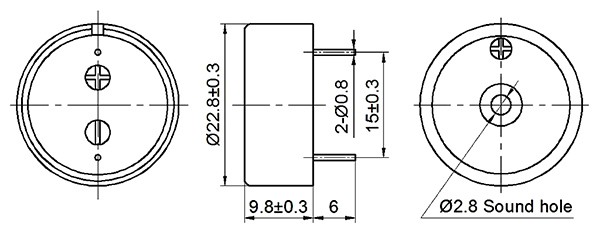

23 mm diameter piezoelektrisk membran med trådledning og monteringsører — fleksibel installation til panelmontering og chassisapplikationer

Sort ABS-hus med 260 ℃ bølgelodning og 350 ℃ manuel efterbearbejdningstolerance

Typiske applikationer

Industrielle PLC- og HMI-alarmmoduler — fejlindikation, cyklusafslutning og nødstop hørbar feedback på 12V/24V styrebusser; nul EMI bevarer analog sensors nøjagtighed

12V tilbehørssystemer til biler — advarsler om sikkerhedsseler, advarsler om dør på klem og nøgle-i-tændingsklokke; 3V kold krumtap-overlevelse sikrer pålidelig aktivering under motorstart

UPS-enheder (Uninterruptible Power Supply) — batteritilstandsaktivering, overbelastningsadvarsler og vedligeholdelsesadvarsler; 4 mA træk bevarer backup batterikapacitet

Solcelleladeregulatorer og invertere — array-fejltoner, advarsler om batteriafbrydelse og meddelelser om belastningsudskillelse i 12V/24V off-grid installationer

Landbrugs- og entreprenørmaskiner — operatørtilstedeværelsesalarmer og hydrauliske fejlindikatorer; 75 ℃ driftsgrænse giver plads til motorrummets nærhed

Medicinsk udstyr og laboratorieudstyr — fuldførelse af steriliseringscyklus, kalibreringstimeout og advarsler om fejltilstande; piezoelektrisk konstruktion eliminerer magnetisk interferens med følsom instrumentering

FAQ

1. Kræver 2310E Active Piezoelectric Active Buzzer et eksternt oscillator- eller mikrocontroller-drivsignal?

Nej. HND-2310E er en fuldt selvstændig aktiv summer. Et internt oscillatorkredsløb genererer 3500 Hz drivsignalet ved påføring af jævnspænding inden for 3–24V-området. Ingen PWM-udgang, firkantbølgegenerator eller timing-komponenter er påkrævet. Tilslut blot den positive ledning til din spændingskilde og den negative ledning til jord (eller omskiftertransistor) for at producere hørbar udgang.

2. Hvordan påvirker 3–24V driftsområdet lydtryk og strøm på tværs af forskellige spændinger?

Lydtrykket stiger tilnærmelsesvis lineært med spændingen fra 3V til 12V og når den nominelle ≥85 dB ved 12V. Under 6V kan output være marginalt for støjende miljøer; over 12V fortsætter SPL med at stige beskedent, men strømforbruget forbliver under 4 mA på grund af den piezoelektriske kapacitive belastning. Ved 24V begrænser den interne oscillatorstrøm for at beskytte drevets IC; SPL er cirka 3-4 dB over 12V-klassificeringen. For ensartet ydeevne anbefaler MEIDI 9–15V driftsområde.

3. Kan jeg bruge HND-2310E i et 24V industrielt system uden yderligere komponenter?

Ja, direkte. 24V maksimum er en kontinuerlig drift, ikke blot en overlevelsesgrænse. Ved 24VDC forbliver strømforbruget ≤4 mA, og den interne oscillator opretholder 3500 Hz output. Der kræves ingen seriemodstand, zenerklemme eller regulator. Dette adskiller HND-2310E fra elektromagnetiske aktive summer, der typisk kræver, at spændingen falder over deres 12V eller 16V maksimum.

4. Hvad er den praktiske akustiske levetid under kontinuerlig 12V-drift ved 75 ℃?

Forventet minimum 5.000 timer ved 12V og +75 ℃ omgivende. Den primære slidmekanisme er piezoelektrisk keramisk depolarisering under vedvarende DC-bias og termisk stress. Ved intermitterende drift (f.eks. 2-sekunders alarm hvert 60. sekund) forlænges levetiden proportionalt ud over 50.000 timer. Til kontinuerlige alarmapplikationer i højtemperaturmiljøer anbefaler MEIDI at implementere en 50 % driftscyklus (1 sekund tændt, 1 sekund slukket) for at bevare keramisk polarisering og forlænge levetiden ud over 15.000 timer.

5. Hvilke monteringsmuligheder giver wire-ledningen med monteringsører-konfiguration?

HND-2310E har fleksible ledninger (typisk 80-100 mm) med monteringsører integreret i ABS-huset. Denne konfiguration understøtter:
Panelmontering — fastgør med M2.5 eller M3 skruer gennem monteringsørerne til frontpanelalarmindikatorer
Chassismontering — fastgøres til metalrammer eller beslag i bil- og maskinapplikationer
PCB-tilstødende installation - før ledninger gennem chassisåbninger til PCB-klemblokke eller stikhoveder, hvilket eliminerer direkte PCB-loddebelastning
Frithængende — ledninger med tilslutningsklemmer til modulær udskiftning i brugbart udstyr
Monteringsørerne giver mekanisk trækaflastning uafhængigt af de elektriske forbindelser, hvilket reducerer vibrationsinduceret træthed sammenlignet med stiftbeslag med gennemgående huller.
