2319 Aktiv Piezoelektrisk summer

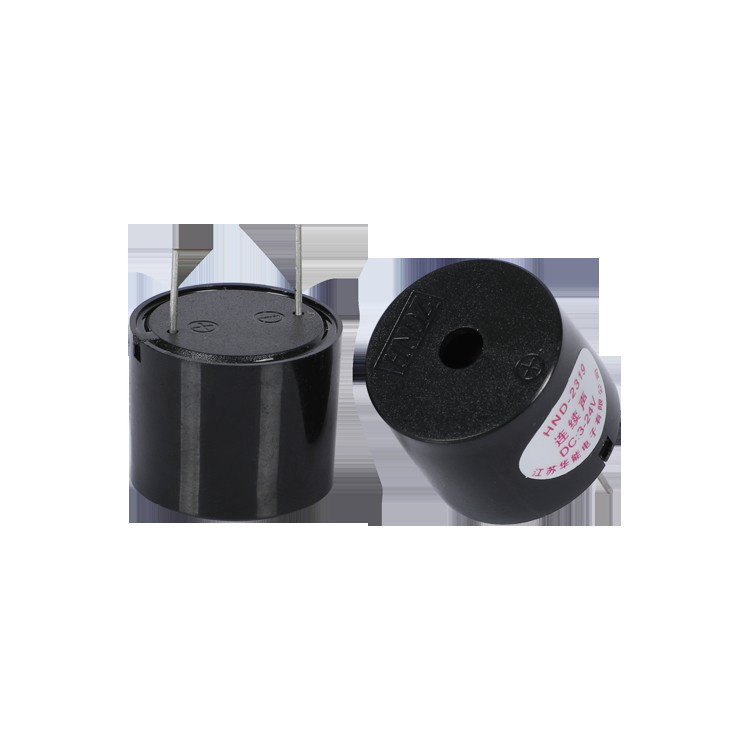

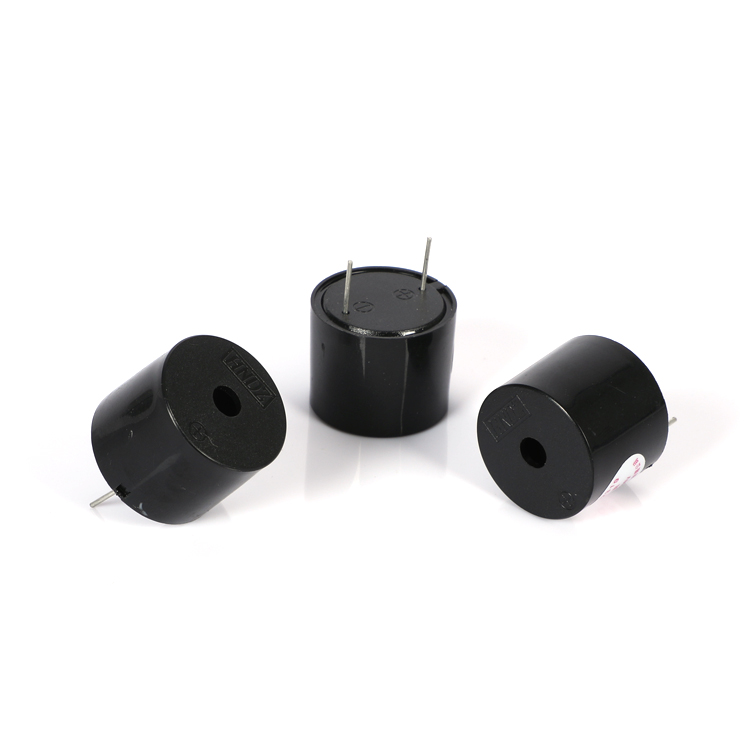

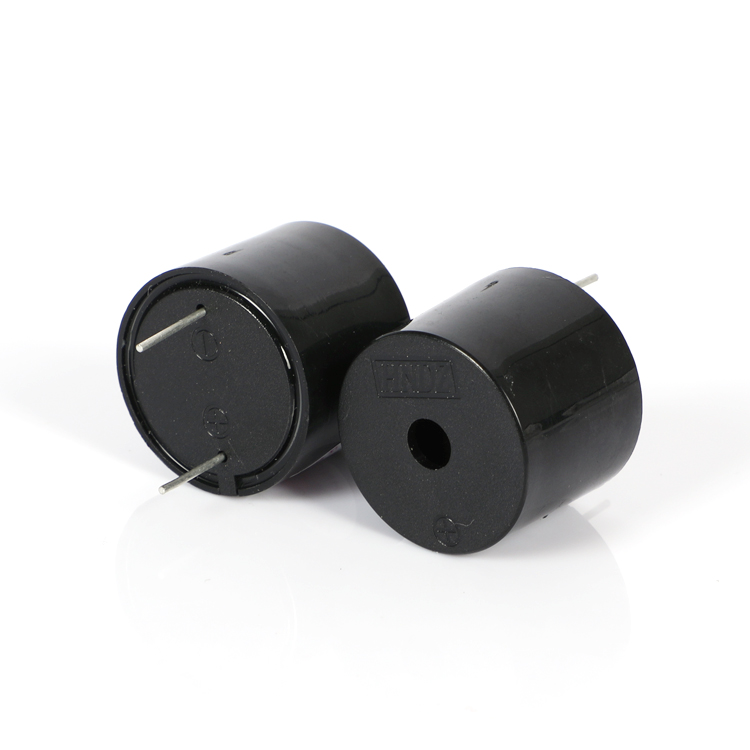

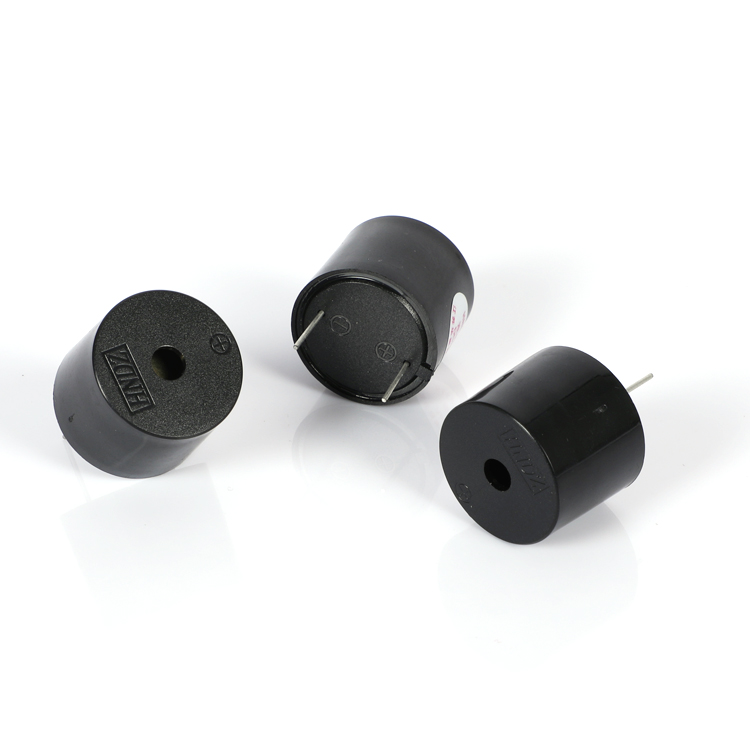

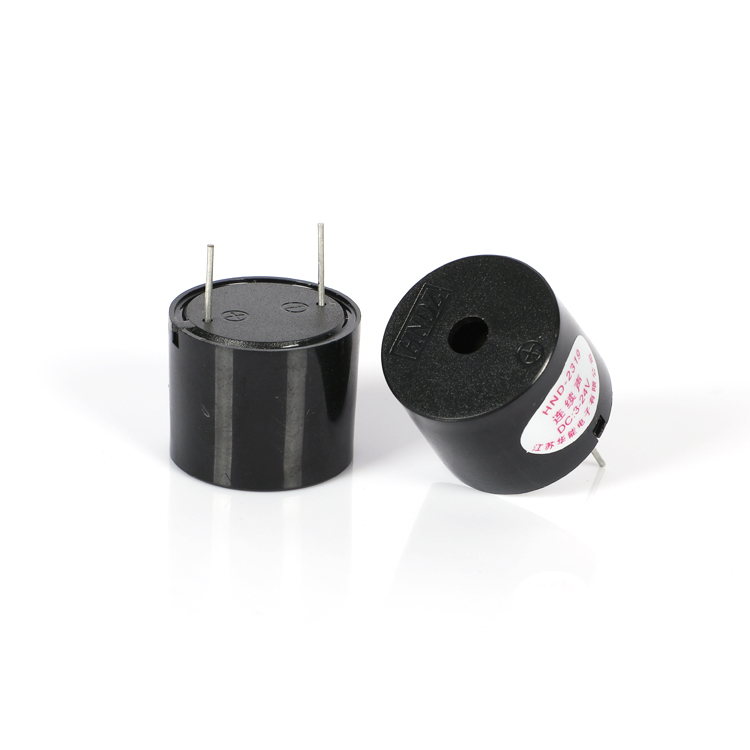

HND-2319 er en aktiv piezoelektrisk buzzer med en diameter på 23 mm med et integreret drivkredsløb, anbragt i en sort ABS krop. 2319 Active Piezoelectric Buzzer fungerer over et 3V til 24V DC forsyningsområde og producerer en nominel 3700Hz tone ved den nominelle 12VDC. Det højere 19 mm hus sammenlignet med 16 mm varianter i samme diameterklasse, giver et forstørret akustisk kammer, der bidrager til en tydelig tonal karakter. Strømforbrug er angivet til ≤10mA under standarden 12Vp‑p, 3700Hz testtilstand. Med en masse på 5 g og et identisk fodaftryk gennem hullet til HND-2316-serien er denne summer et praktisk valg til designs, der kræver en højere alarmfrekvens uden at ændre printkortets layout.

Indbygget oscillationskredsløb — DC-spænding genererer direkte en 3700Hz-tone

12 VDC nominel, 3–24 VDC driftsområde

≥90 dB lydoutput ved 10 cm under 12 Vp‑p, 3700 Hz firkantbølge

Strømforbrug ≤10 mA ved nominel frekvens og spænding

Φ23×19 mm sort ABS-hus, montering gennem hul, 5 g

Frekvensrespons og akustisk design

H2319 Active Piezoelectric Buzzer er indstillet til en resonansfrekvens på 3700±500Hz. Dette placerer sit output i et højere hørbart bånd end 3000Hz HND-2316, hvilket gør den mere velegnet til miljøer, hvor en skarpere, mere gennemtrængende advarsel foretrækkes - såsom åbent plan industrigulve eller medicinske stationer med konkurrerende baggrundsstøj. ±500Hz tolerancebåndet giver mulighed for normal produktionsvariation, mens tonen holdes indenfor en ensartet perceptuel rækkevidde.

Hushøjden på 19 mm skaber et større indre hulrumsvolumen end 16 mm variant. I piezoelektrisk buzzer-design påvirker hulrumsvolumen Helmholtz resonans af den lukkede luftmasse og kan påvirke både lydtrykniveauet og frekvensformning. Mens HND-2319 og HND-2316 deler de samme 23 mm membrandiameteren, flytter det ekstra indre volumen i HND-2319 akustiske impedansegenskaber, hvilket bidrager til dets distinkte tonale output.

Begge modeller deler identisk pin-afstand og PCB-fodaftryk, hvilket tillader designere at evaluere forskellige frekvenser uden tavleændringer. 5g massen er håndterbar for standard gennemgående loddesamlinger under normal drift vibrationsniveauer.

Typiske applikationer

Statusindikatorer for industrimaskiner, hvor en 3700Hz-alarm skærer gennem lavfrekvent baggrundsstøj

Medicinsk overvågningsudstyr, der kræver en tydelig hørbar alarm adskilt fra 3000Hz enhedstoner

Sikkerhedsalarmpaneler og adgangskontrolsystemer med gennemgående PCB-samling

Advarsler på instrumentbræt til biler (dør-åben klokke, forlygtepåmindelser) ved hjælp af 12V DC-forsyning

Uafbrydelige strømforsyninger og strømfordelingsenheder, der fungerer på 12–24V DC-bus

Forbrugerapparater og salgsudstyr nyder godt af en højere feedback-tone

Forholdsregler

1. Arbejd kun inden for området 3–24 VDC. Spænding ud over dette kan forårsage permanent skade på det interne oscillationskredsløb.

2. Dette produkt er ikke forseglet. Undgå vand, flusmiddelrester eller indtrængning af klæbemiddel gennem lydporten, som kan ændre frekvensrespons og reducere output.

3. Udsættelse for ætsende gasser eller høj luftfugtighed kan nedbryde piezoelementet og messingkontakter over tid. Opbevar og drift i kontrollerede miljøer.

4. Lydtryksniveauet afhænger af forsyningsspænding og kildestrømkapacitet. Bekræft, at dit drevkredsløb kan levere tilstrækkelig strøm under belastning.

5. Hold den forreste akustiske port fri. Forhindringer, bafler eller tæt monterede dæksler vil reducere SPL og flytte den effektive frekvens.

6. Opbevar i original tørret emballage indtil montering for at forhindre fugt absorption og pin-oxidation.

FAQ

1. Hvordan adskiller HND-2319 sig fra HND-2316 i MEIDI-serien?

2319 Active Piezoelectric Buzzer er indstillet til 3700±500Hz med en hushøjde på 19 mm, mens HND-2316 fungerer ved 3000±500Hz med en højde på 16 mm. Begge deler den samme 23 mm diameter, 12VDC-klassificering, 3–24VDC-drift rækkevidde og fodaftryk gennem hullet. De primære forskelle er frekvens bånd og lodret frigang.

2. Hvad er betydningen af ​​3700 Hz resonansfrekvensen?

3700Hz-tonen optager et højere hørbart bånd end 3000Hz, hvilket gør den perceptuelt skarpere. Dette kan være fordelagtigt i støjende omgivelser eller applikationer, hvor flere summer har brug for tydelig frekvensadskillelse. Frekvenssweep-data kan leveres efter anmodning.

3. Hvorfor viser testrapporten strøm ≤15 mA, mens parametertabellen angiver ≤10 mA?

Uoverensstemmelsen mellem testrapportens overskrift (≤15mA) og produktet parametertabel (≤10mA) er en dokumentationsinkonsistens. Målt prøve værdierne er konsekvent omkring 5mA. Kontakt MEIDI for at bekræfte det rigtige specifikation for dit indkøb.

4. Hvilken lodret afstand er nødvendig for HND-2319?

Kropshøjden er 19,0±0,3 mm. Der skal være plads til yderligere gennemgående blyfremspring og loddefileter. Detaljeret mekanisk tegninger er tilgængelige fra MEIDI.

5. Kan jeg skifte HND-2319 til et eksisterende HND-2316-fodaftryk?

Ja. Pin-afstand og PCB-hulmønster er identiske. Den eneste fysiske ændring er 3 mm stigning i højden. Bekræft, at dit kabinet passer til den højere profil før udskiftning.

6. Hvorfor bruger testrapporten en firkantbølge til en aktiv summer?

HND-2319 er designet til DC-drift med indbygget oscillation. 12Vp‑p firkantbølgen er den standardiserede karakteriseringstilstand brugt i testrapporten. Ydeevnedata for DC-drev er tilgængelige separat.

Teknisk forespørgsel

For komplette datablade, frekvenskarakteriseringskurver, aktuelle specifikation afklaring, eller PCB fodaftryk tegninger til HND-2319, kontakt MEIDI med dine ansøgningsoplysninger. Teknisk support svarer typisk inden for en hverdag.
