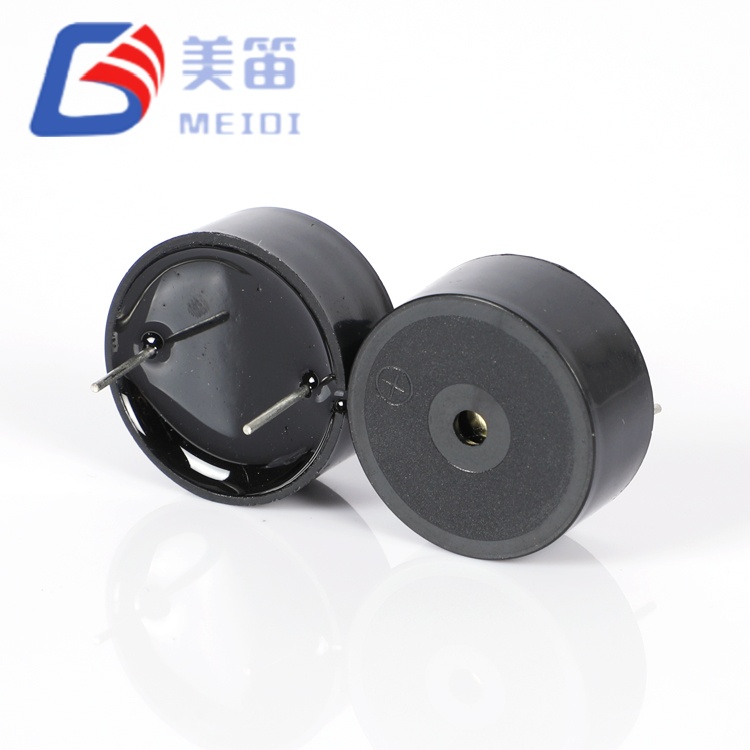

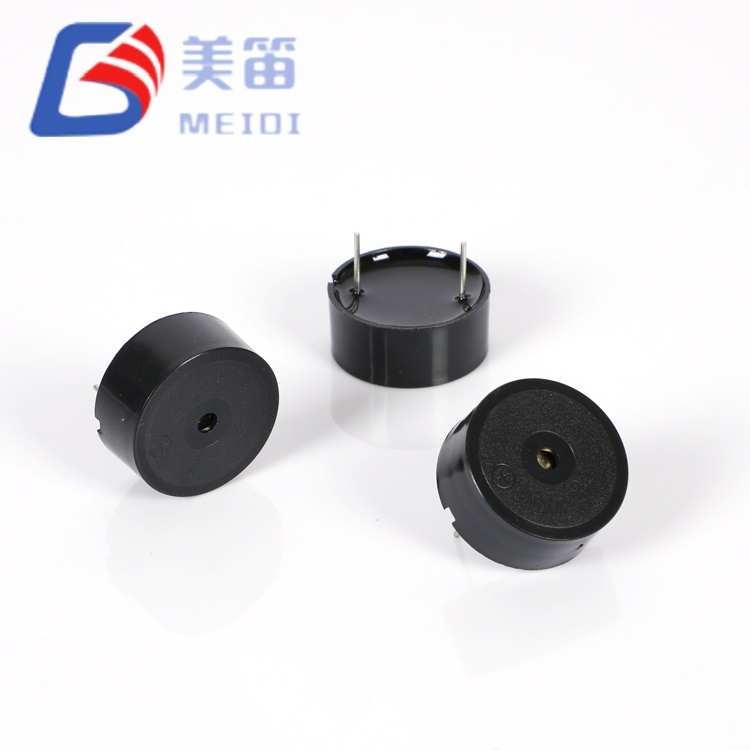

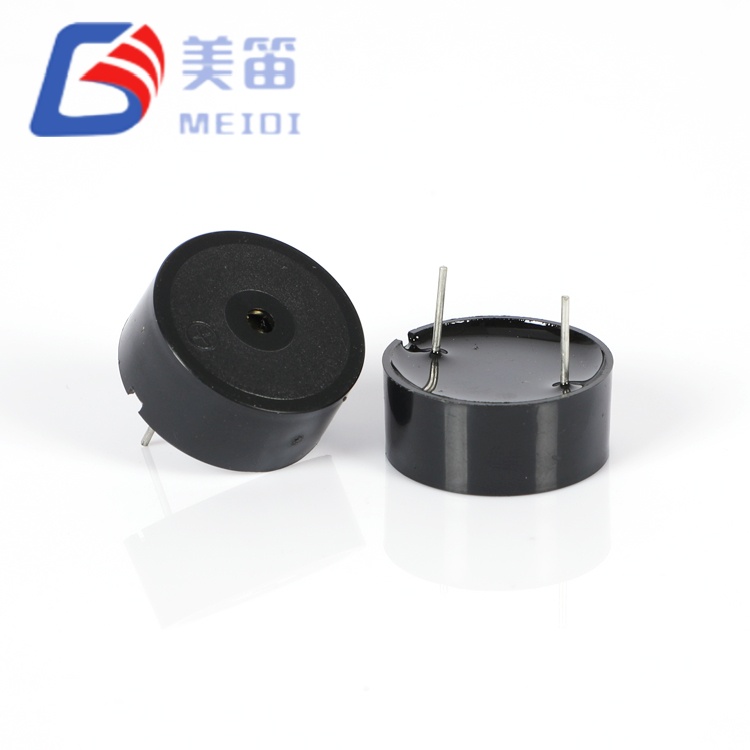

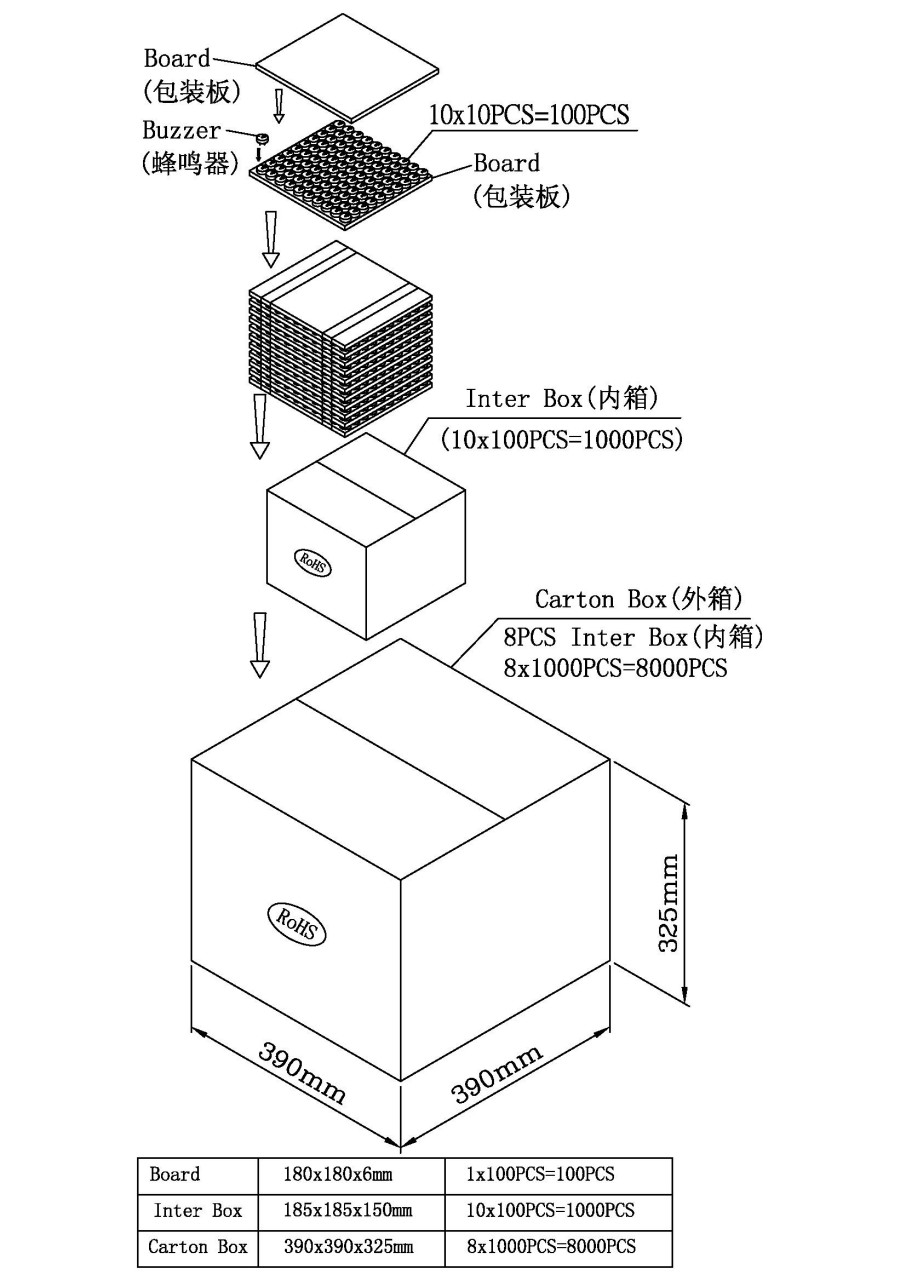

23*10mm piezoelektrisk passiv summer

I modsætning til aktive summer, der genererer deres egen tone, er den 23*10 mm Piezoelektriske Passive Buzzer en passiv piezoelektrisk ekkolod beregnet til at blive drevet af en ekstern AC-bølgeform - typisk en firkantbølge eller PWM signal leveret af en mikrocontroller eller dedikeret oscillator. Dens 3500Hz resonansfrekvens giver designeren mulighed for at tune kørefrekvensen til maksimal akustisk output, opnå ≥85dB ved 10 cm, når den fødes med en 12Vp‑p firkantbølge. De sorte PBT boligforanstaltninger Φ23 mm i diameter og 9,8 mm i højden, hvilket gør den til en af de slankere muligheder i HNR-serien. Med et strømforbrug på ≤8mA under nominelle forhold og en driftsspænding område på 1–30Vp‑p, denne gennemgående komponent passer til design med begrænset plads, hvor værtscontrolleren giver allerede en passende udgangspin.

Passivt design — kræver eksternt AC-drev ved 3500Hz

12 Vp‑p-klassificeret, 1–30 Vp‑p-driftsområde

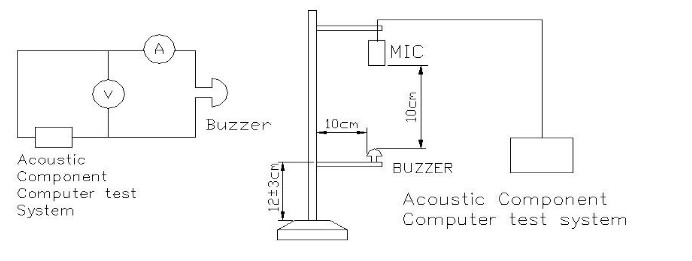

≥85 dB SPL ved 10 cm, ≤8 mA forbrug ved nominelle forhold

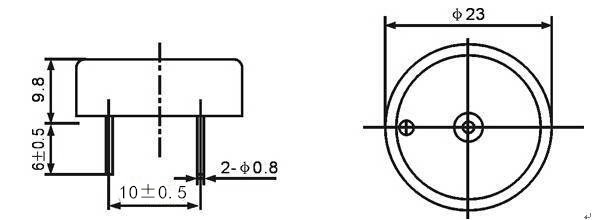

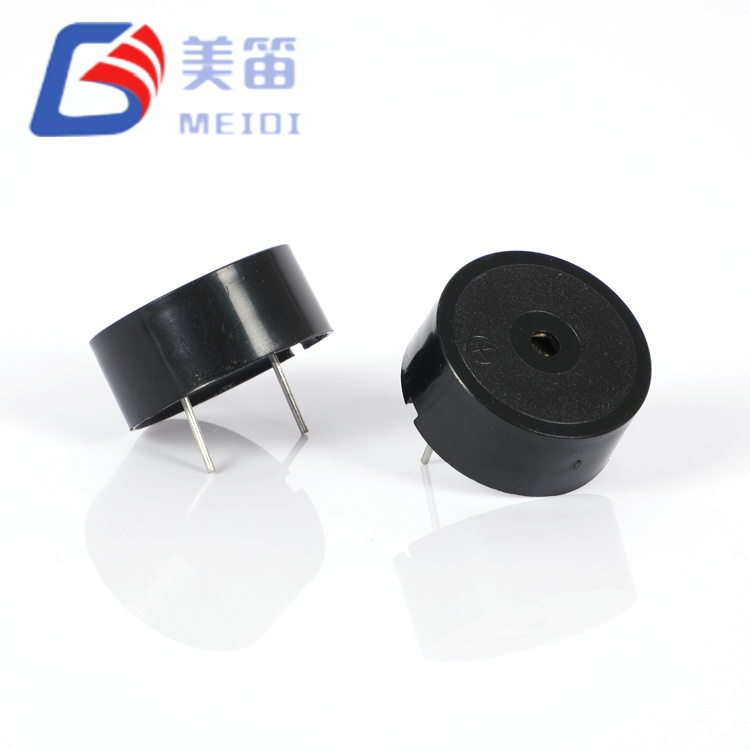

Φ23,0×9,8 mm sort PBT gennemgående pakke, 3g

Kontinuerlig drift fra -20℃ til +70℃

Overvejelser om drevkredsløb

Fordi den 23*10 mm piezoelektriske passive summer mangler en intern oscillator, skal drivbølgeformen leveres eksternt. En almindelig tilgang er at bruge en mikrocontroller GPIO pin konfigureret til PWM output ved 3500Hz med en 50% duty cycle, bufferet gennem en transistor eller dedikeret driver, hvis stiften ikke kan levere tilstrækkelig strøm. Det nominelle drevniveau er 12Vp‑p, men enheden fungerer pålideligt fra 1Vp‑p op til 30Vp‑p, hvilket tillader direkte forbindelse til 3,3V eller 5V logik efter niveauoversættelse, når højere SPL er nødvendig.

Den specificerede kapacitans på ca. 12nF (referenceværdi) skal medregnes ind i driverstadiets design, da den reaktive belastning vil trække højere øjeblikkeligt strømme under hver kantovergang. En seriemodstand kan tilføjes for at begrænse peak strøm, hvis forsyningen er følsom, selvom dette kan reducere SPL. Frekvensen tolerance på ±500Hz betyder, at den nøjagtige resonansspids kan variere lidt mellem enheder; for maksimal SPL anbefales et frekvenssweep under prototyping for at identificere den optimale drevfrekvens for en given batch.

Lodning er kompatibel med både bølge (260℃, 4–6s) og manuel (350℃, 2–5s) processer, med en 2,0 mm afstand mellem hus og loddebad.

Applikationsscenarier

Mikrocontroller-baserede alarmkredsløb, hvor en GPIO pin kan generere en 3500Hz firkant bølge direkte, hvilket eliminerer behovet for et separat aktivt buzzer-modul.

Bærbart medicinsk udstyr og håndholdte målere, der nyder godt af den lavere 3g-vægt og en slank 9,8 mm profil, mens værts-MCU'en allerede giver alarmtonen.

Industrielle indikatorpaneler med flere lydgivere drevet af en enkelt multikanal PWM-controller, der bruger HNR-2310A's konsekvente frekvensrespons for ensartethed akustisk udgang.

Forbrugerapparater og smarthussensorer, hvor buzzeren kun er aktiveret intermitterende og det passive design bidrager til lavere standbystrøm (ingen intern oscillator hvilende træk).

Uddannelses- og prototypetavler, der inkluderer en PWM-ydre enhed, hvilket tillader studerende og ingeniører til at eksperimentere med frekvensafhængig lydgenerering.

Forholdsregler

1. Påfør ikke en jævnspænding direkte på HNR-2310A; det kræver en alternerende bølgeform for at generere lyd. Kontinuerlig jævnstrøm kan overophede piezo-elementet.

2. Huset er ikke forseglet. Undgå at vand, flusmiddel eller rengøringsmiddel kommer ind lydporten.

3. I miljøer med ætsende gasser skal du beskytte summeren ved at placere den i en ventileret kabinet eller kun ved at påføre en beskyttende belægning på terminalerne.

4. Lydtryksniveauet afhænger af drivspændingen og bølgeformen. Bekræft, at din førertrin kan opnå den ønskede SPL under belastning.

5. Hold den akustiske åbning fri. Forhindringer reducerer output og kan flytte resonansfrekvens.

6. Opbevar i tør, forseglet emballage indtil montering for at undgå oxidering af stifter.

FAQ

1. Hvad adskiller en passiv summer som den 23*10 mm Piezoelektriske Passive Buzzer fra en aktiv summer?

En passiv summer kræver et eksternt AC-drevsignal ved dets resonansfrekvens, mens en aktiv summer indeholder en intern oscillator og kun behøver en DC-forsyning. HNR-2310A giver designeren fuld kontrol over tonefrekvensen og tillader den samme mikrocontroller-pin til at drive flere lydgivere.

2. Kan jeg køre HNR-2310A direkte fra en 3,3V mikrocontroller-pin?

Ja, så længe 3,3V peak-to-peak-signalet falder inden for 1-30Vp-p driften rækkevidde. Den resulterende SPL vil dog være lavere end ved 12Vp‑p. En transistorbuffer eller niveauskifter kan bruges til at opnå højere spændingssving og højere output.

3. Hvorfor nævner testrapporten nogle gange en strømgrænse på ≤5mA?

Nogle testrapportoverskrifter henviser til ≤5mA, hvilket er en dokumentationsinkonsistens. Produktparametertabellen angiver ≤8mA, og målte prøver trækker typisk omkring 4mA. Kontakt MEIDI for at bekræfte den gældende grænse for din ordre.

4. Hvad er den anbefalede kørefrekvens for maksimal SPL?

Den nominelle resonansfrekvens er 3500Hz. På grund af ±500Hz tolerancen er det tilrådeligt at feje kørefrekvensen mellem 3000Hz og 4000Hz under prototyping for at finde den nøjagtige top for en given enhed. MEIDI kan levere frekvens responskurver.

5. Er der nogen særlige overvejelser om printkortlayout for HNR-2310A?

Det gennemgående fodaftryk er standard. Sørg for mindst 2,0 mm mellemrum huset og loddebadet. Til bølgelodning er den anbefalede profil 260 ℃ i 4-6 sekunder.
