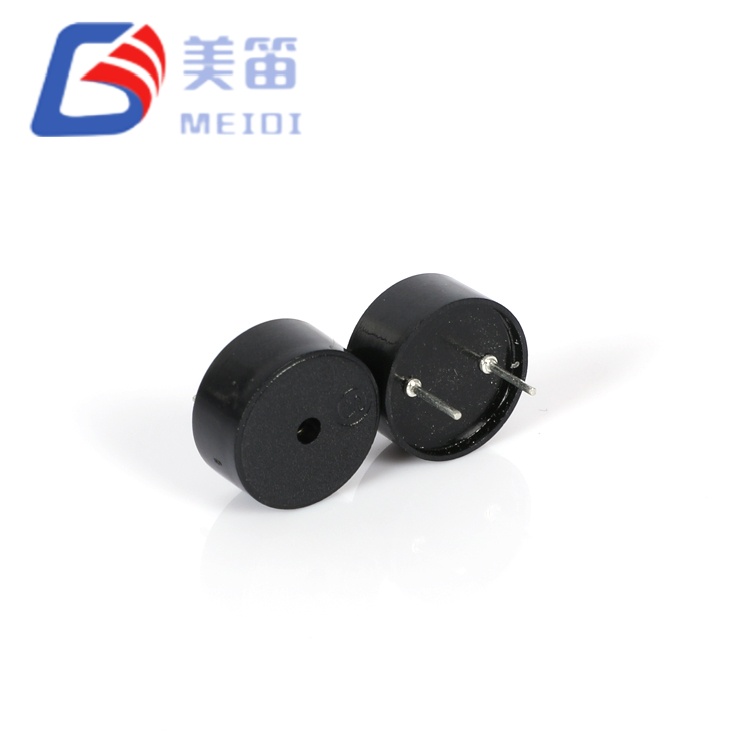

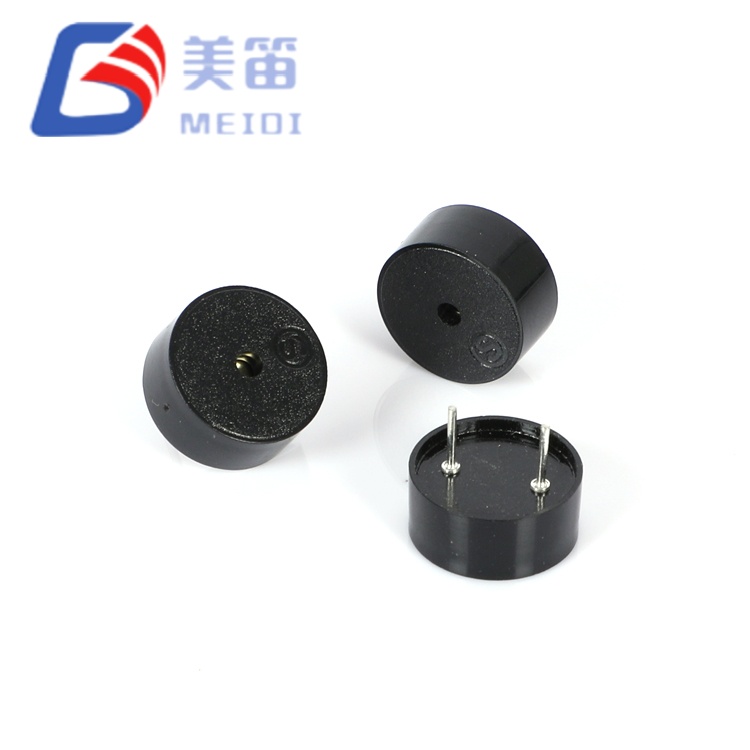

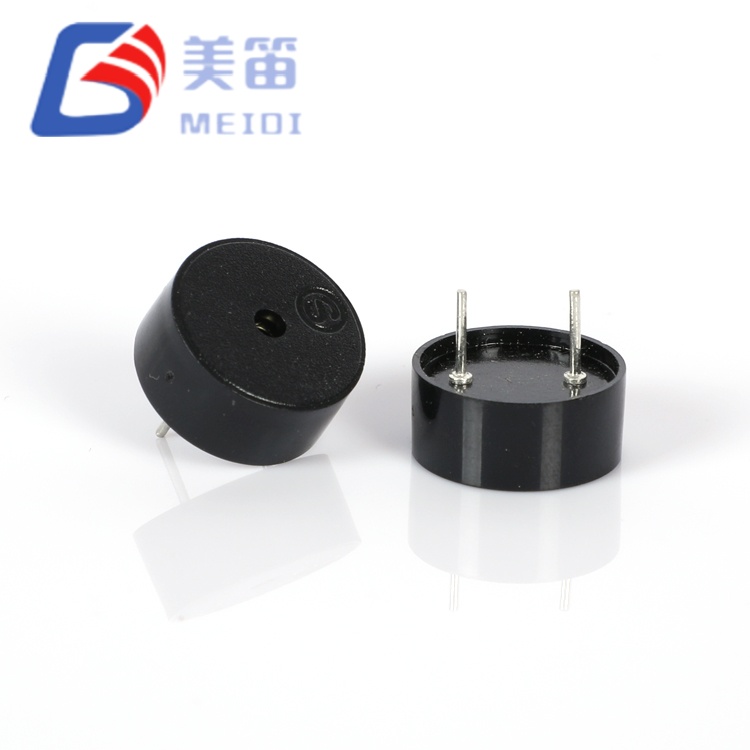

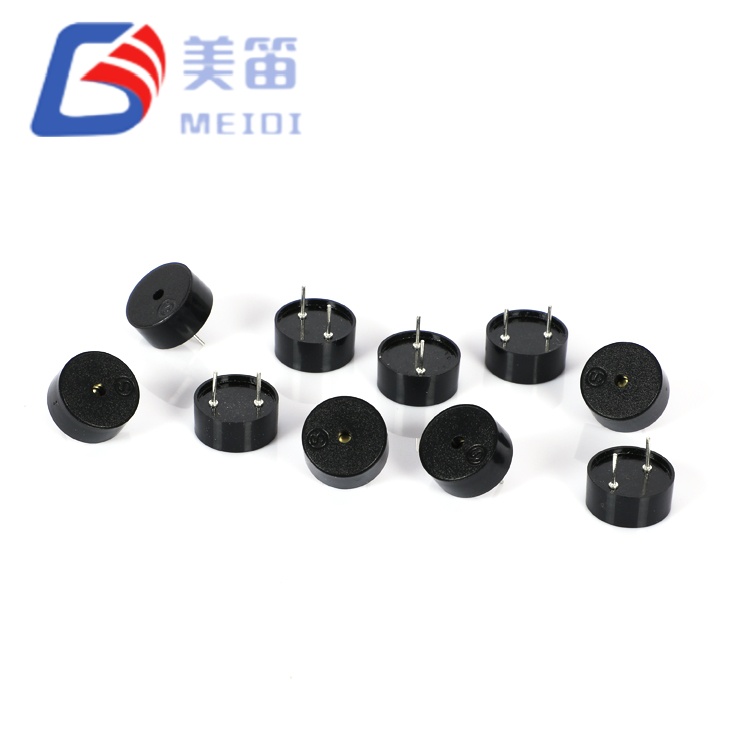

12*5,5 mm piezoelektrisk passiv summer

HNR-1255-serien omfatter piezoelektriske passive buzzere med gennemgående huller, der er udviklet til systemer, hvor forsyningsspændingen varierer betydeligt på tværs af produktvarianter eller driftsforhold. Med et ultrabredt drevområde på 1–30 V kan en enkelt komponent rumme alt fra enkeltcellede Li‑ion-batterier (3,0–4,2V) til 5V logiske skinner, 12V tilbehørskredsløb til biler og 24V industrielle kontrolbusser – eliminerer spændingsreguleringskredsløb og forenkler global BOM.

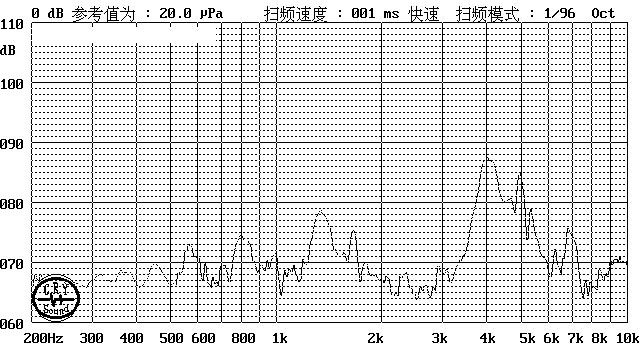

Fremstillet af MEIDI i Jiangsu-provinsen har disse summer en 12,5 mm piezoelektrisk keramisk membran - væsentligt større end økonomiske 9 mm-varianter - og leverer ≥80dB SPL ved 4000Hz med kun ≤10mA strømtræk. 4000Hz resonansfrekvensen sidder i den øvre kant af den menneskelige auditive følsomhedstoppe (2-4kHz), hvilket giver skarpe, mærkbare alarmer med minimalt strømforbrug. To mekaniske varianter deler identisk elektrisk ydeevne: PA5.0 til planmontering af printkort og PA6.5 til forhøjet afstand eller panel-gennem applikationer.

Nøglefunktioner

1–30 V ultrabred drevkompatibilitet – eliminerer spændingsreguleringskredsløb på tværs af enkeltcellede Li-ion (3,0–4,2V), 5V logik, 12V biler og 24V industribusser

4000 Hz auditiv sweet-spot-resonans — positioneret til maksimal menneskelig sansning med minimalt strømforbrug; placeret til maksimal menneskelig sansning med minimalt strømforbrug"

Sub-10 mA strømtræk — ved 5Vp-p, 4000 Hz firkantbølge; muliggør direkte MCU GPIO-drev og forlænget batterilevetid i trådløs måling

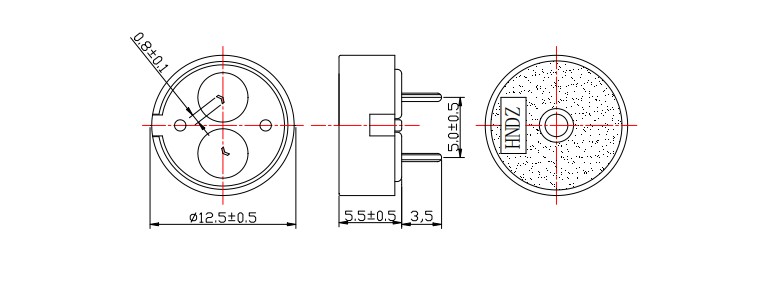

12,5 mm udvidet keramisk diameter — 54 % større membranareal end 9 mm varianter; større areal forbedrer teoretisk den akustiske effektivitet

Platform med dobbelt ledningslængde — PA5.0 og PA6.5 deler en elektrisk stykliste; mekanisk valg sker ved montage uden kredsløbsredesign

Reparationstolerant PBT-hus — modstår 260 ℃ bølgelodning og 350 ℃ manuel efterbearbejdning; 10 års batchsporbarhed via partikodemærkning

Typiske applikationer

Smarte forsyningsmålere — sabotageadvarsler, advarsler om kommunikationsfejl og bip med lavt batteriniveau i gas-, vand- og elmålere, der opererer fra 3,6 V lithium primære celler

Bærbar medicinsk diagnostik - test-afslutningstoner, kalibreringsstatus-bip og fejladvarsler i håndholdte glukosemonitorer og pulsoximetre

Industrielle sensornetværk — fejlalarmer og tærskelmeddelelser på 12V/24V feltbusdrevne IoT-noder og fjerntelemetrienheder

Automotive eftermarkedselektronik — 12V tilbehørsbusintegration til parkeringssensorer, dæktryksmonitorer og dashcam stemmemeddelelser

Batteristyringssystemer - overopladning, termisk runaway og celle-ubalance hørbare advarsler i Li-ion-pakkebeskyttelseskredsløb

Sikkerhedsadgangskontrol - advarsler om dørtvangsåbning, ugyldig badge og lav batterispænding i selvstændige 12V eller PoE-ekstraherede strømkonfigurationer

FAQ

1. Kan jeg køre HNR-1255-serien direkte fra en 3,3V mikrocontroller GPIO-pin?

Ja, inden for de nuværende grænser. Ved 3,3Vp-p trækker den 12 nF kapacitive belastning anslået 6-7 mA ved 4000 Hz - verificer med faktisk måling. SPL vil være under 5Vp-p-specifikationen; verificere output med prøver. For maksimal output skal du bruge en 5V logisk buffer eller et transistor-drivertrin. Driftsområdet på 1–30V sikrer, at summeren ikke bliver beskadiget af 3,3V-drevet; den fungerer ganske enkelt under den nominelle akustiske effekt.

2. Hvad er den praktiske forskel mellem PA5.0 og PA6.5 i mit PCB-layout?

Den elektriske og akustiske ydeevne er identisk. Forskellen er mekanisk: PA5.0 har standard ledningslængde til planmontering mod PCB-overfladen), mens PA6.5 giver udvidede ledninger til applikationer, der kræver større afstand - såsom frontpanelindføring gennem en ramme, frigang til konform belægning eller termiske luftstrømsgab. Begge varianter deler det samme PCB-hulmønster og udestående zone; substitution kræver ingen kredsløb eller layoutændring.

3. Hvordan er 4000 Hz-frekvensen sammenlignet med 2700 Hz-alternativer i virkelige miljøer?

4000 Hz sidder i den øvre kant af den 2-4 kHz menneskelige auditive følsomhed, hvilket gør den mere mærkbar end 2700 Hz i stille til moderat omgivende støj (kontorer, hjem, medicinske faciliteter). Imidlertid trænger 2700 Hz mere effektivt igennem højfrekvent industriel støj (motorer, kompressorer over 3 kHz). Til indendørs forbruger-, medicinske og kontormiljøer giver 4000 Hz en skarpere, mere "presserende" tonal karakter. Til fabriksgulve og motorrum kan 2700 Hz være at foretrække. HNR-1255-serien er optimeret til det tidligere scenarie.

4. Hvorfor er kapacitanstolerancen ±40%, og hvordan påvirker dette mit driverdesign?

Piezoelektrisk keramisk kapacitans varierer med materialebatch, elektrodeareal og dielektrisk tykkelse. 12 nF nominel med ±40 % tolerance (7,2–16,8 nF) er typisk for denne klasse af summer. I praksis målte prøvepartiet 11,7--14,2 nF. For driverdesign skal du dimensionere udgangstrinnet for det specificerede kapacitanstoleranceområde. For driverdesign skal du dimensionere udgangstrinnet til den værste belastning på 16,8 nF ved din omskiftningsfrekvens. Ved 4000 Hz kræver 16,8 nF ~13 mA spidsopladningsstrøm, stadig et godt stykke inden for små signaltransistorkapaciteter. En 100 Ω seriemodstand kan begrænse startstrømmen, hvis GPIO-drevet er marginalt.

5. Kan jeg betjene denne buzzer kontinuerligt ved 30V, og hvad er den forventede levetid?

Maksimum 30V er en overlevelsesvurdering, ikke en kontinuerlig driftsanbefaling. Ved 30Vp-p oplever det piezoelektriske element maksimal mekanisk belastning og dielektrisk opvarmning. Til kontinuerlige toneapplikationer anbefaler MEIDI at begrænse drevspændingen eller implementere duty cycle control for at bevare elektrodeadhæsion og keramisk integritet. Kontakt MEIDI for livstidsdata under specifikke driftsforhold. For kontinuerlige alarmapplikationer forlænger deratingspænding eller driftscyklus levetiden proportionalt.
