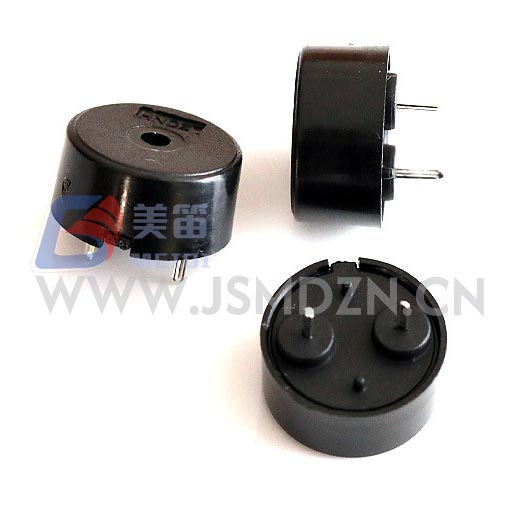

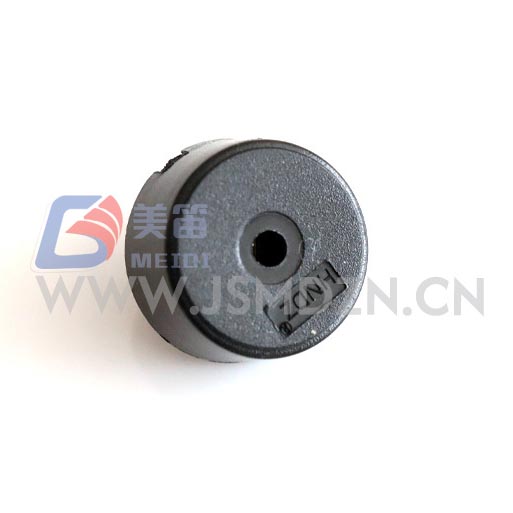

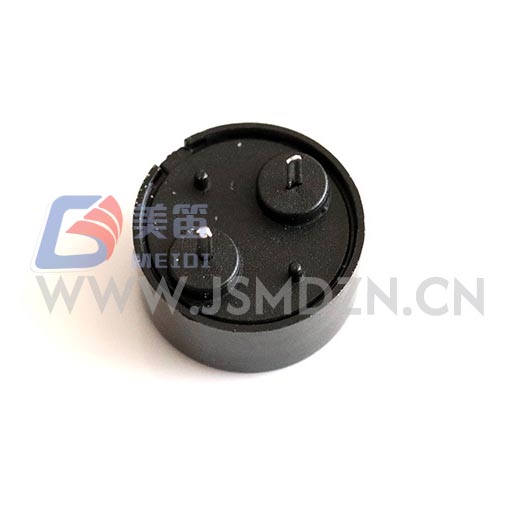

14*4mm piezoelektrisk passiv summer

For design, hvor bordpladsen er begrænset, men der stadig kræves en tydelig hørbar alarm, den 14*4 mm piezoelektriske passive summer giver en 4000Hz passiv summer i et Φ13,8×4,0 mm gennemgående hul pakke. To SPL-muligheder deler det samme fodaftryk: Standardvarianten udsender ≥70dB mens der trækkes ≤5mA, og HNR‑1404 PA7.5 øger lydniveauet til ≥80dB ved ≤10mA. Begge modeller accepterer et 1–30Vp‑p AC-drevsignal, hvilket giver designeren fuld kontrol over frekvens og lydstyrke via den eksterne bølgeform. Det sorte PBT-hus og under-1-gram vægtdragt bærbare instrumenter, kompakte sensorer og pladskritiske industrielle indikatorer, hvor en mikrocontroller eller dedikeret oscillator allerede er tilgængelig for at generere tonen.

To SPL-klassificeringer fra ét footprint — ≥70dB (standard) eller ≥80dB (PA7.5)

Passivt design - kræver ekstern firkantbølge eller PWM ved 4000Hz

5 Vp‑p-klassificeret, 1–30 Vp‑p driftsområde

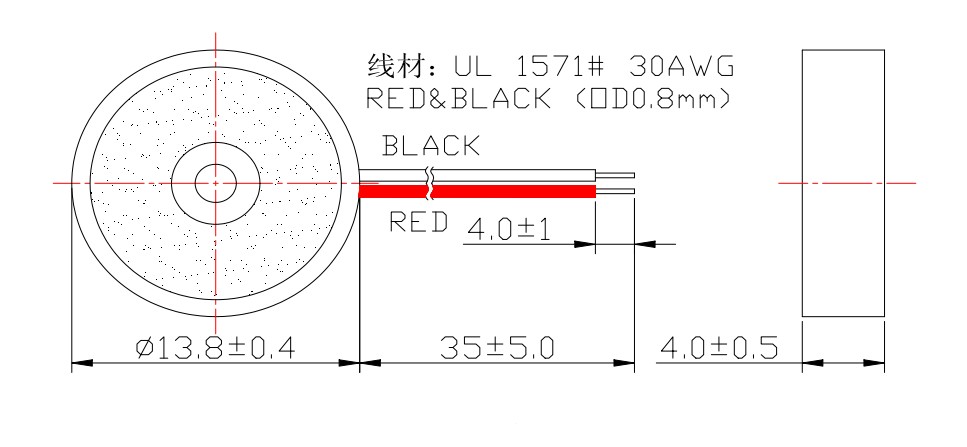

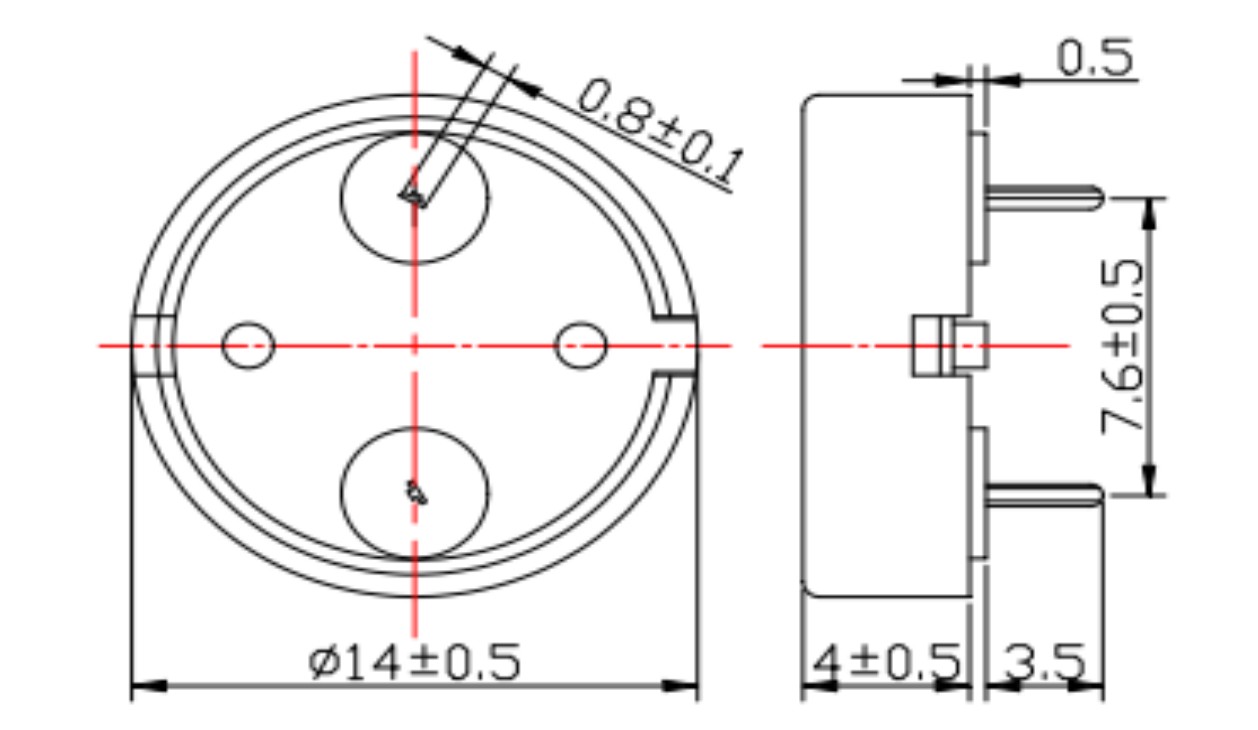

Φ13,8×4,0 mm sort PBT gennemgående hul, 0,6g (standard) / 0,67g (PA7,5)

Variant sammenligning

Kerneforskellen mellem de to modeller ligger i lydtryk og temperaturområde. Standard HNR-1404/L er designet til lavstrømsindikatorer (≤5mA, ≥70dB) og fungerer op til +60℃. HNR-1404 PA7.5 bytter højere strøm (≤10mA) for en 10dB stigning i output og udvidet driftstemperatur til +70 ℃, hvilket gør det mere velegnet til miljøer, hvor hørbarhed eller termisk margin er en prioritet. Begge deler den samme resonansfrekvens, pinout og husdimensioner, så valget påvirker ikke printkortets layout.

Noter til kørsel og montering

Som passive lydgivere har disse summer brug for en ekstern AC-bølgeform. En mikrocontroller GPIO generering af en 4000Hz firkantbølge med 50% driftscyklus er den typiske konfiguration. Den kapacitive belastning (≈12nF) trækker strømspidser ved hver kant; en lille seriemodstand (100–220Ω) kan begrænse spidsstrøm uden mærkbart SPL-tab. 1–30Vp‑p-indgangen rækkevidde tillader direkte forbindelse til 3,3V eller 5V logik, selvom en transistorbuffer er det anbefales, når højere SPL er nødvendig.

Manuel lodning: strygejernstemperatur 350±10℃, 2–5 sekunders pause, op til 2–3 cyklusser. Hold ≥2,0 mm fra huset til loddesamlingen.

Anvendelseseksempler

Kompakte IoT-sensorer og wearables, hvor ≤5mA standardvarianten minimerer strømafløb, drevet direkte af en lavspændings MCU-ben.

Industrielle håndholdte terminaler og bærbart medicinsk udstyr, der har brug for en højere lyd alarm; PA7.5-modellen leverer ≥80dB, mens den stadig passer inden for samme 4 mm høj kuvert.

Multi-tone alarmkort bruger det samme printkort til begge varianter for at skelne advarselsniveauer efter SPL snarere end frekvens.

Forholdsregler

1. Anvend kun AC-drev. DC-spænding vil ikke producere lyd og kan beskadige elementet.

2. Huset er ikke forseglet. Hold lydporten tør og fri for forurenende stoffer.

3. I ætsende atmosfærer monteres inde i et beskyttet kabinet.

4. SPL afhænger af drevspænding og bølgeform; verificere under faktiske belastningsforhold.

5. Bloker ikke den akustiske åbning.

6. Opbevares i tør emballage for at forhindre pin-oxidation.

FAQ

1. Hvordan vælger jeg mellem standard HNR-1404 og PA7.5?

Vælg standardmodellen for lavere strømstyrke (≤5mA) og ≥70dB output; vælg PA7.5 når 10dB mere lydtryk eller en driftsgrænse på +70℃ er nødvendig. Begge passer til samme PCB puder.

2. Kan jeg køre disse summer med en DC-kilde?

Nej. De kræver et eksternt AC-signal (square wave/PWM) ved 4000Hz for at generere lyd.

3. Hvilken drevfrekvens giver den højeste SPL?

Resonansfrekvensen er 4000Hz. Et frekvenssweep nær denne værdi vil identificere den nøjagtige top for et givet parti.

4. Hvad er de anbefalede loddeindstillinger?

Manuel lodning: 350±10℃ jern, 2–5 sek. pr. samling, maks. 2–3 cyklusser. Behold hus mindst 2,0 mm fra loddepunktet.

Teknisk forespørgsel

Kontakt for datablade, frekvensresponskurver eller batchspecifikke testrapporter MEIDI med dine ansøgningsoplysninger. Teknisk respons typisk inden for en arbejdsdag.
