17*8 mm piezoelektrisk passiv summer

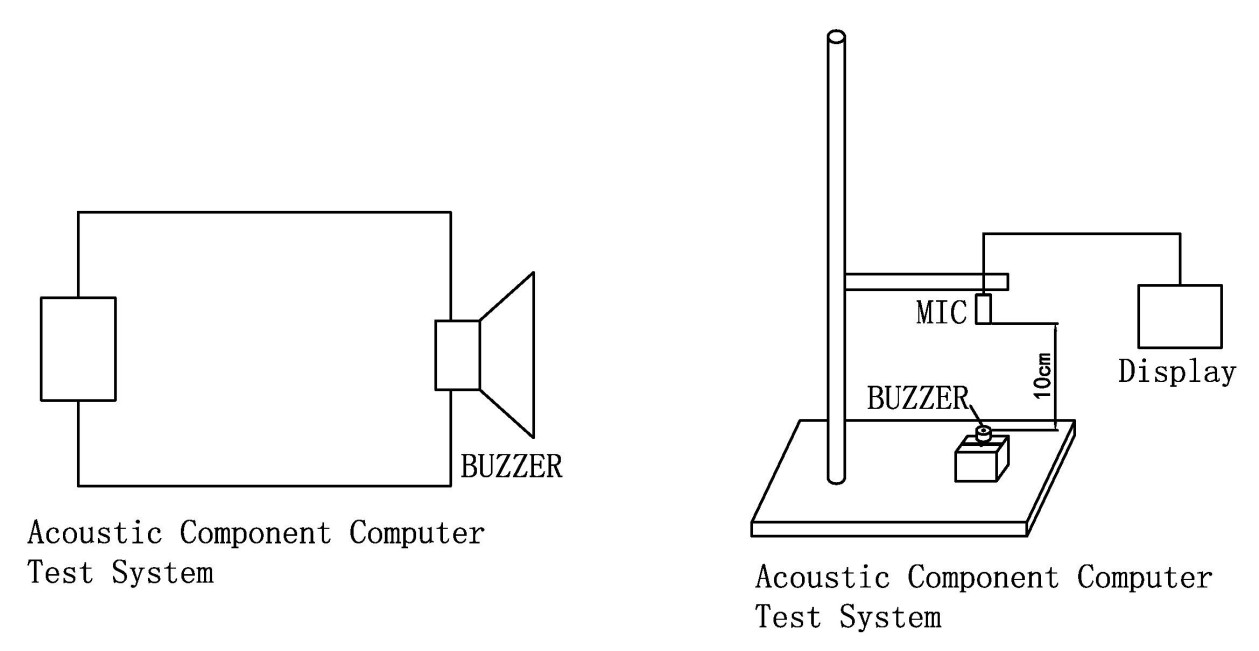

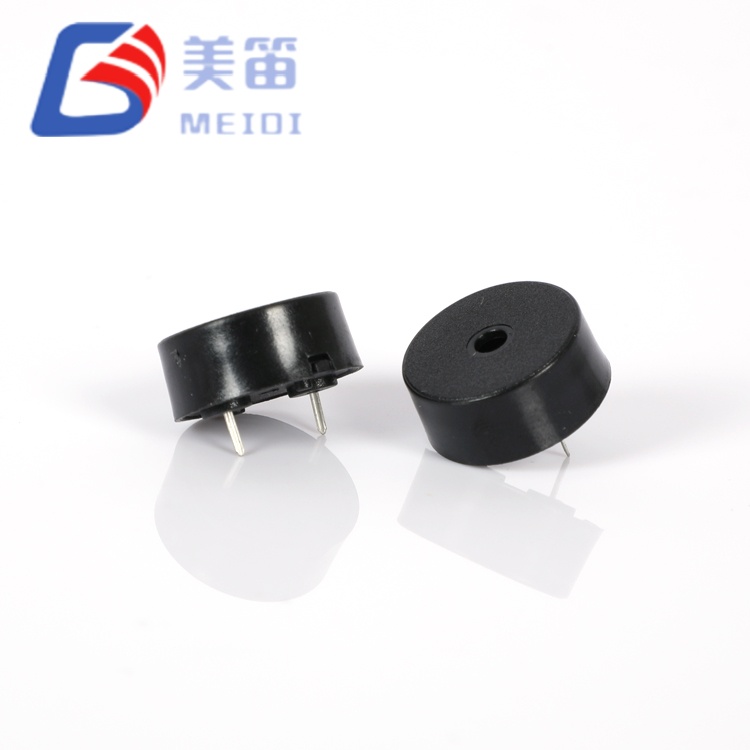

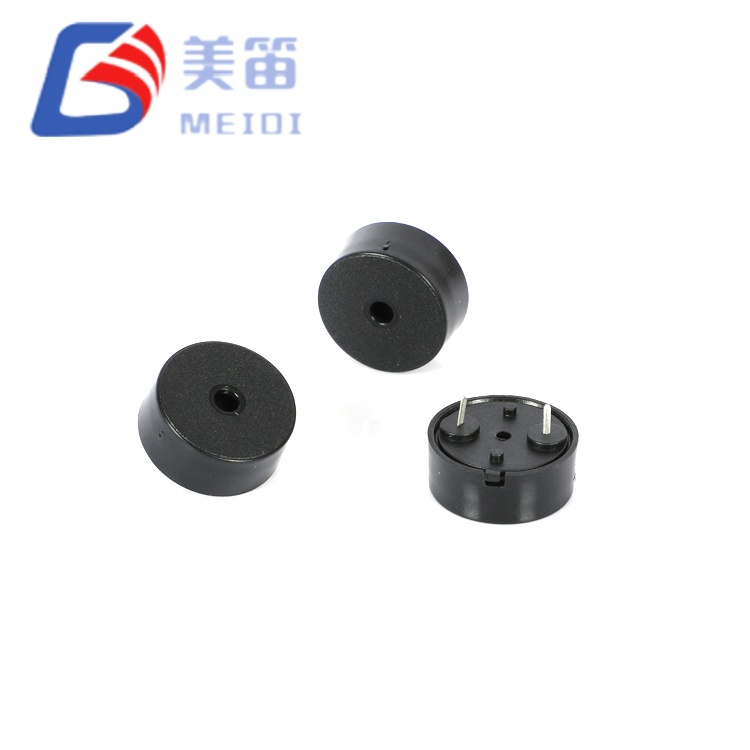

Den 17*8 mm piezoelektriske passive buzzer tilbyder to frekvensvarianter - 3000Hz og 2000Hz - i en identisk Φ17×8mm gennemgående pakke. Begge er passive piezoelektriske lydgivere der er afhængige af en ekstern AC-drevbølgeform for at producere en hørbar tone. Fordi fodaftryk, stiftafstand og husdimensioner deles mellem de to modeller, et enkelt PCB-layout kan rumme begge frekvenser uden mekaniske ændringer. HNR-1708 leverer ≥85dB ved 3000Hz, mens HNR-1708 PA10 giver ≥75dB ved 2000Hz, begge målt til 10 cm med en 12Vp‑p firkantbølge. Nuværende forbrug for begge varianter forbliver på eller under 5mA. Det sorte PBT-hus og 1–30Vp-p driftsområde gør denne serie velegnet til en bred vifte af indendørs udstyr hvor værtsmikrocontrolleren eller dedikerede oscillatoren leverer drivsignalet.

To frekvensvalg - 3000Hz (HNR-1708) eller 2000Hz (HNR-1708 PA10) - fra samme fodaftryk

Passivt design — kræver eksternt firkantbølge- eller PWM-drev ved resonansfrekvensen

12 Vp‑p nominel, 1–30 Vp‑p driftsområde; ≤5 mA strømforbrug

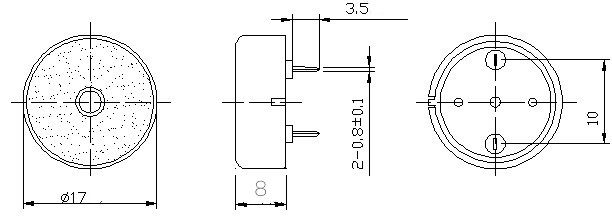

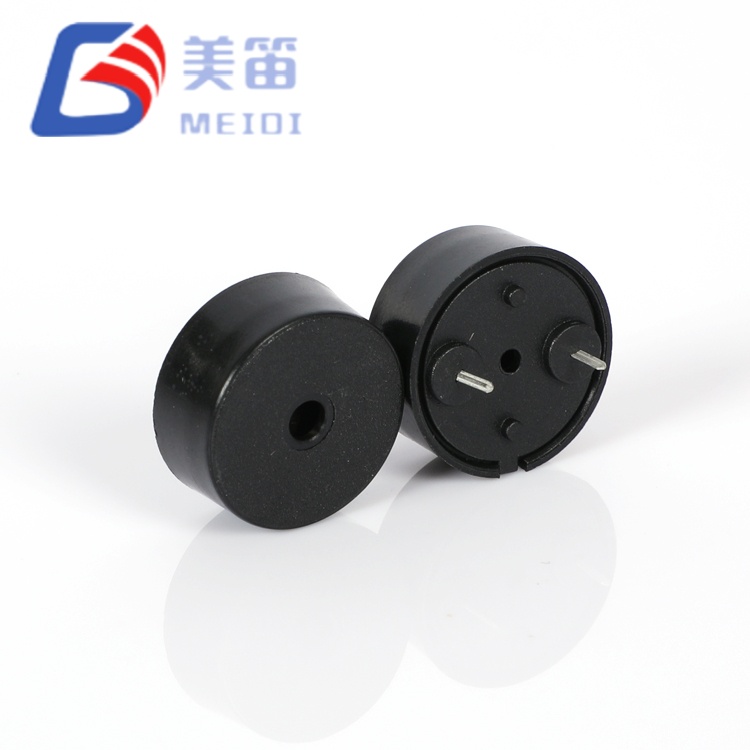

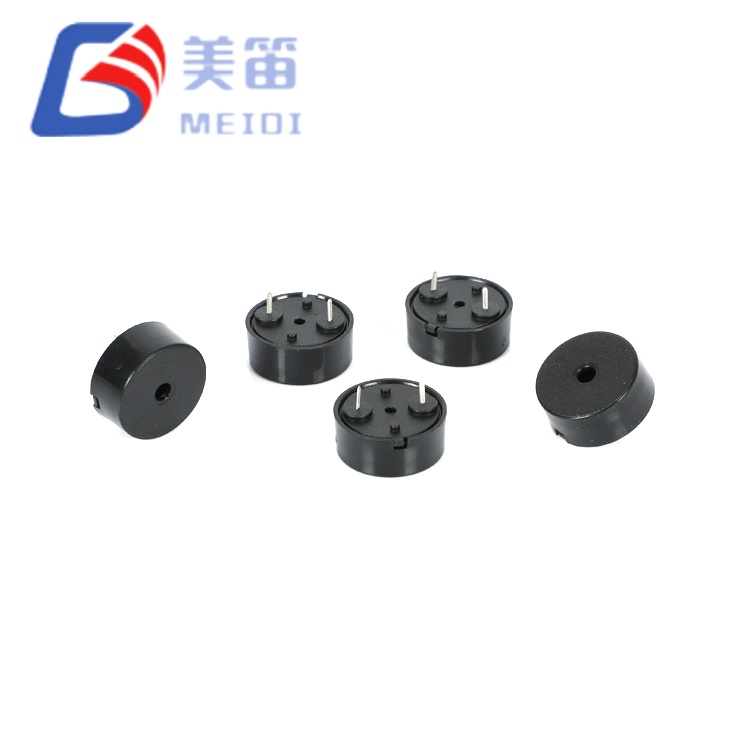

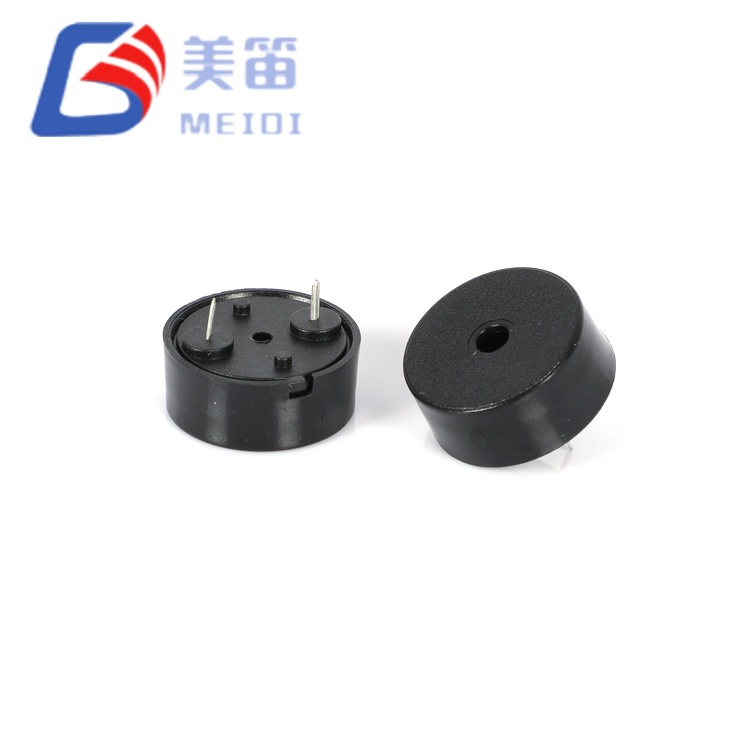

Φ17,0×8,0 mm sort PBT gennemgående pakke, bølge- og manuel loddekompatibel

Driftstemperatur: -20℃ til +70℃ kontinuerlig

Vejledning til valg af model

Valget mellem HNR-1708 og HNR-1708 PA10 afhænger primært af den ønskede alarmfrekvens og lydtrykskrav. HNR-1708 med dens højere 3000Hz tone og ≥85dB output, er bedre egnet til miljøer, hvor en skarpere, mere gennemtrængende lyd er en fordel - såsom industriel advarsel paneler eller udstyr, der fungerer i områder med moderat baggrundsstøj. HNR-1708 PA10 fungerer ved lavere 2000Hz med ≥75dB, hvilket producerer en tone, der er mindre påtrængende og mere passende til stille omgivelser såsom påmindelser om medicinsk udstyr eller boligsensorer.

Fordi begge modeller deler det samme Φ17 mm fodaftryk, stiftlayout og 8 mm højde, kan et enkelt printdesign valideres med en variant og derefter implementeret med den anden, efterhånden som applikationskravene ændres. Begge accepterer et 1–30Vp‑p drivsignal og trække ≤5mA, så det samme driverkredsløb kan bruges til begge modeller. Vægtforskellen — 1g for HNR-1708 versus 1,4 g for HNR-1708 PA10 — afspejler det lidt anderledes intern konstruktion, der producerer den lavere resonansfrekvens.

Til applikationer, der kræver begge frekvenser inden for samme produkt familie, giver HNR-1708-serien designeren mulighed for at lagre et enkelt printkort og boligdesign og samtidig tilbyde to akustiske signaturer, reducerende mekanisk design overhead.

Anbefalinger for drevkredsløb

Som passive piezoelektriske summer har begge HNR-1708-varianter brug for en ekstern AC signal til at producere lyd. En mikrocontroller GPIO konfigureret til PWM output kl målfrekvensen (3000Hz eller 2000Hz) med en 50% duty cycle er den mest fælles tilgang. Til 3,3V eller 5V logiske systemer, en simpel transistorbuffer kan oversætte signalet til det fulde 12Vp‑p-klassificerede niveau for højere SPL.

Belastningens kapacitive karakter — cirka 12nF for HNR-1708 og 25nF for HNR-1708 PA10 — betyder, at der opstår strømspidser ved hver kant af den drivende bølgeform. En lille seriemodstand (typisk 100–330Ω) kan begrænse spidsstrøm uden at påvirke SPL væsentligt. Til batteridrevet konstruktioner, gør det ≤5mA gennemsnitlige strømtræk disse summer økonomisk til fungerer selv fra møntceller eller små Li‑ion-pakker.

Lodning er kompatibel med bølge (260 ℃, 4–6 s) og manuel (350 ℃, 2–5 s) metoder. Hold ≥2,0 mm mellem huset og loddebadet.

Applikationsscenarier

Industrielle advarselsindikatorer, der drager fordel af HNR-1708's 3000Hz tone skære gennem maskinstøj på et fabriksgulv.

Påmindelser om medicinsk udstyr (infusionspumper, vitale tegnmonitorer), hvor HNR-1708 PA10's 2000Hz tone giver en mindre påtrængende alarm i stille afdelinger.

Smart home sensorer og dørklokker, hvor det samme printkort kan udfyldes med begge varianter afhængigt af den regionale præference for alarmtonehøjde.

Bærbare testinstrumenter drevet af et 3,7V batteri ved hjælp af en transistor for at øge drevspændingen og ≤5mA-forbruget for at forlænge driftstiden.

Multi-zone alarmpaneler, der kræver forskellige toner pr. zone — HNR-1708 for kritiske advarsler og HNR-1708 PA10 til statusmeddelelser — ved hjælp af en enkelt PCB-design for begge.

Forholdsregler

1. Påfør ikke jævnspænding direkte. Begge varianter kræver et AC-drevsignal at generere lyd. Kontinuerlig jævnstrøm kan beskadige piezo-elementet.

2. Huset er ikke forseglet. Undgå vand, flusmiddelrester eller rengøringsopløsningsmidler fra at komme ind i lydporten.

3. I ætsende miljøer, installer summeren i et beskyttet kabinet eller påfør kun konform belægning på terminaler.

4. SPL afhænger af drevspænding og bølgeform. Bekræft, at førerstadiet opfylder det nødvendige spændingsudsving under den kapacitive belastning.

5. Hold den akustiske port uhindret. Selv delvis dækning kan reducere output med flere decibel.

6. Opbevar i forseglet, tør emballage indtil montering for at undgå oxidering af stifter.

FAQ

1. Hvordan vælger jeg mellem HNR-1708 og HNR-1708 PA10?

Vælg HNR-1708 til 3000Hz, ≥85dB — velegnet til industrielle eller mere støjende miljøer. Vælg HNR‑1708 PA10 til 2000Hz, ≥75dB — bedre til medicinske eller private omgivelser. Begge deler identiske dimensioner og pinout, så printkortets layout ændres ikke.

2. Kan jeg køre disse summer direkte fra en mikrocontroller-pin?

Ja, hvis stiften kan levere tilstrækkelig strøm, og det logiske niveau falder inden for 1–30Vp‑p rækkevidde. For 3,3V eller 5V mikrocontrollere er en transistorbuffer anbefales for at opnå højere spændingssving og højere output.

3. Hvilken frekvens skal jeg bruge til køresignalet?

Brug 3000 Hz til HNR-1708 og 2000 Hz til HNR-1708 PA10. På grund af ±500Hz tolerance, kan et frekvenssweep under prototyping identificere den nøjagtige peak SPL for en given batch. MEIDI kan levere karakteriseringskurver.

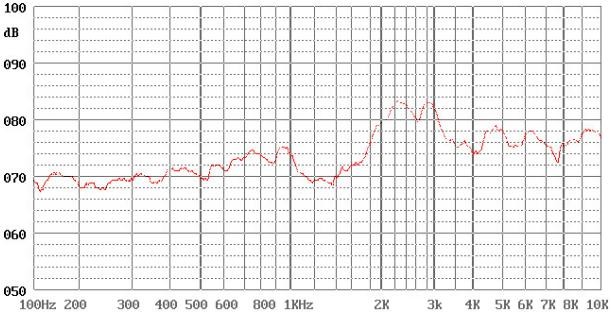

4. Hvorfor er HNR-1708-testrapporten baseret på en anden model?

Den aktuelt tilgængelige rapport bruger HNR-1707-data ved 5Vp-p / 4000Hz som en reference. Kontakt MEIDI for HNR-1708-specifikke testdata ved 12Vp-p / 3000Hz.

5. Er HNR-1708-serien velegnet til batteridrevne enheder?

Ja. ≤5mA strømforbrug og 1–30Vp‑p driftsområde gør det praktisk til batteridrift. En boost-konverter eller transistorbuffer kan hæve drivspænding, hvis der er behov for højere SPL fra et lavspændingsbatteri.

Teknisk forespørgsel

For datablade, drevkredsløbsreferencedesign, frekvenssweep-data eller understøttelse af variantvalg for HNR-1708-serien, kontakt MEIDI med din ansøgningsoplysninger. Teknisk svar er typisk inden for en hverdag.
