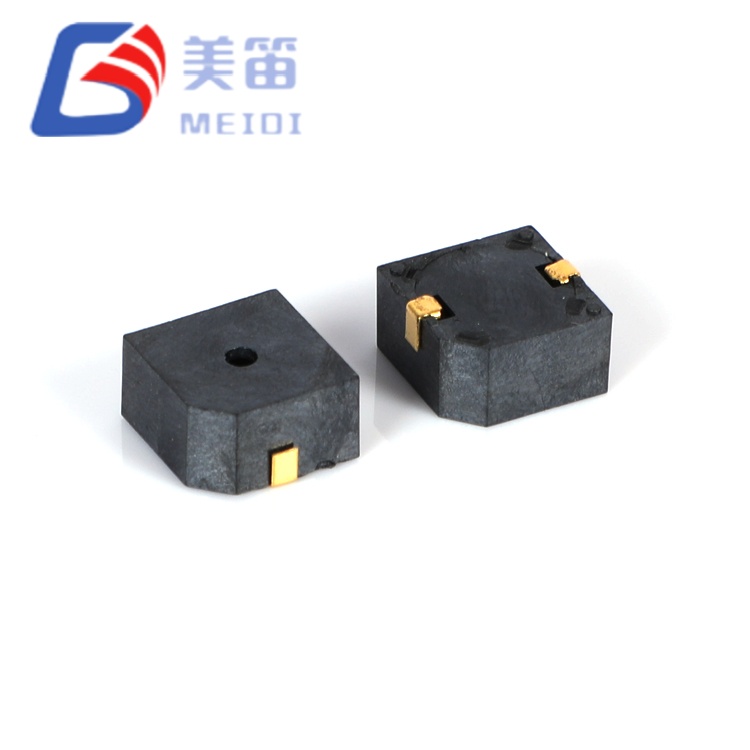

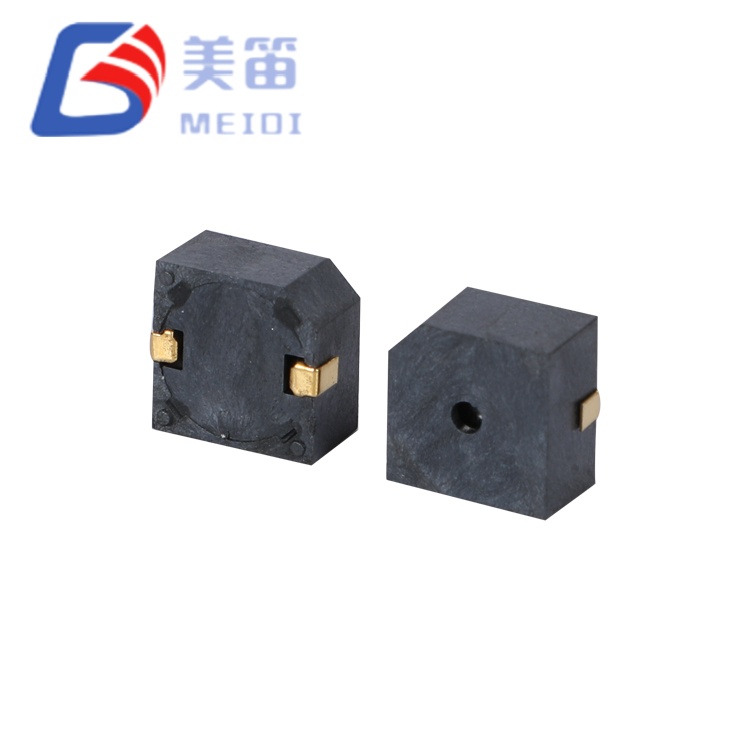

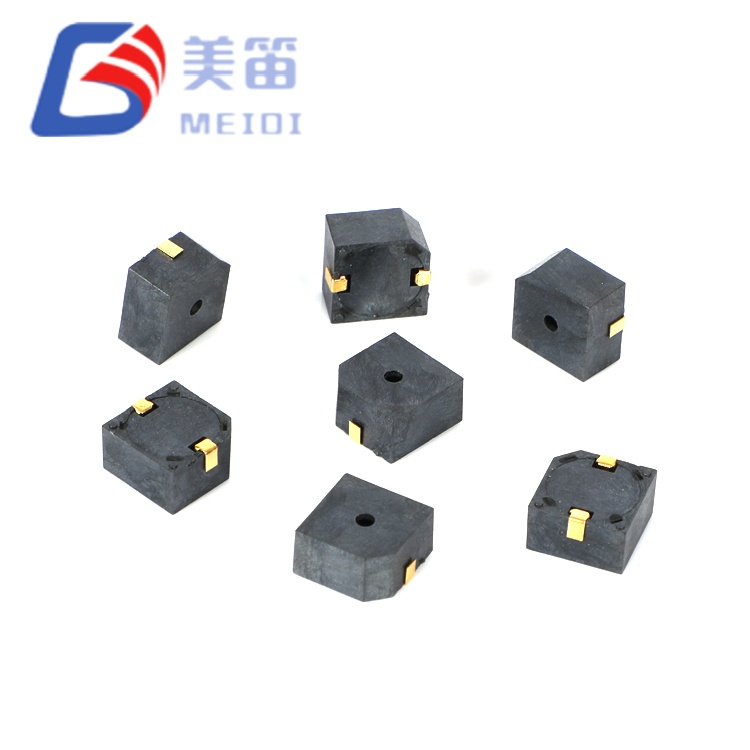

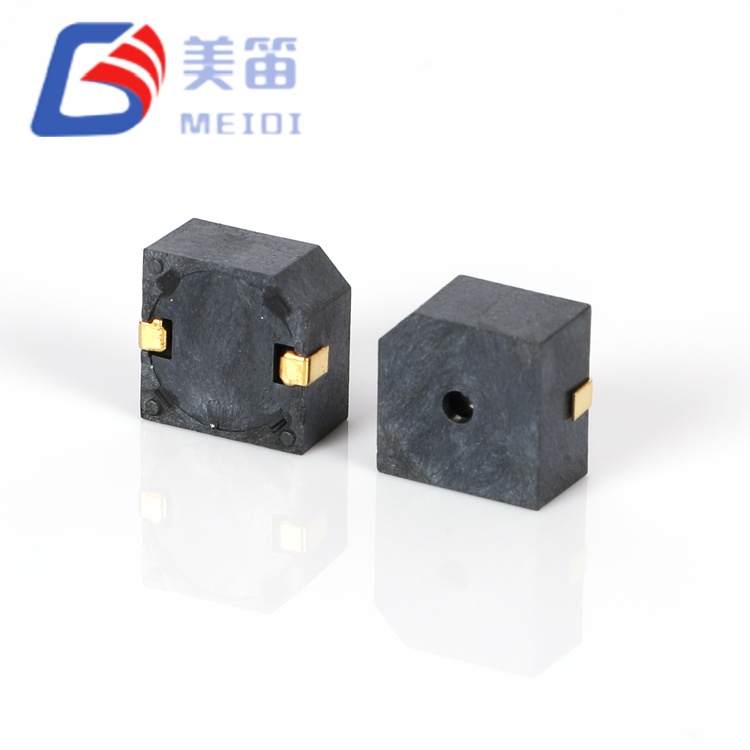

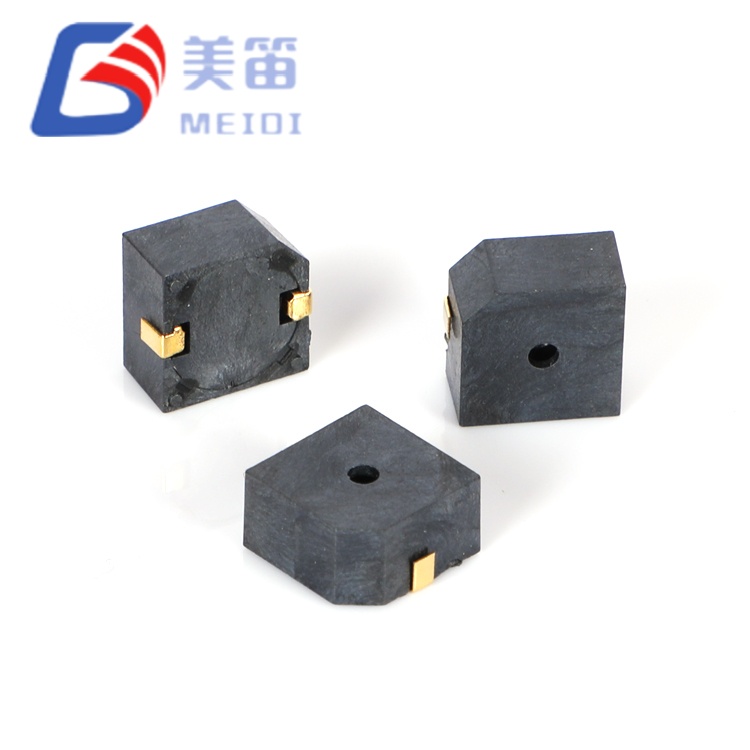

Den 9,6*9,6*5 mm SMD Magnetic Active Buzzer er en selvdrevet elektromagnetisk aktiv buzzer konstrueret til applikationer, hvor der kræves øjeblikkelig akustisk feedback uden eksternt oscillatorkredsløb. Ved 9,6 × 9,6 × 5,0 mm optager denne 5V SMD elektromagnetiske aktive buzzer et mellemstort fodaftryk, der balancerer akustisk output med PCB-ejendomsbegrænsninger, hvilket gør den velegnet til industrielle kontrolpaneler, medicinsk instrumentering og kommercielle apparatgrænseflader, hvor bordpladsen er begrænset, men hørbar alarmintegritet ikke kan kompromitteres.
I modsætning til passive summer, der kræver PWM-signalgenerering og driverkomponenter, integrerer MLT-9650Y-5V et fabrikstunet oscillatorkredsløb, der producerer en stabil 3000 Hz tone ved ≥85 dB, når en jævnspænding mellem 4 V og 7 V påføres. Denne arkitektur eliminerer behovet for mikrocontroller-timerressourcer, transistor-drivertrin og induktive filtreringskomponenter, hvilket reducerer både styklistekompleksitet og designvalideringscyklusser. ≤30 mA strømtræk ved 5 V er kompatibel med standard logik-niveau-udgange og relækontakter, hvilket muliggør direkte kørsel fra PLC digitale udgange, simpelt PLC-udgange, kredsløbskoblingsstrøm, MCU GP-kredsløb, der kan skifte strøm eller GP-kredsløb.
Det sorte LCP-hus giver dimensionsstabilitet gennem standard blyfri reflow-profiler med en toptemperatur på 255 ± 5 °C, der understøtter automatiserede SMT-samlingslinjer uden specialiserede håndteringsprotokoller. Med et driftstemperaturområde på -30 °C til +70 °C og lagertolerance, der strækker sig til -40 °C, kan MLT-9650Y-5V anvendes i ukontrollerede miljøer, herunder udendørs telekommunikationskabinetter, kølet logistikudstyr og bilinteriørundersystemer, hvor termiske udflugter overstiger forbrugerkvalitetsgrænser.
| Parameter | Værdi |
| Nominel spænding | 5 V (o-p) |
| Driftsspændingsområde | 4 – 7 V |
| Lydtrykniveau | ≥ 85 dB |
| Resonansfrekvens | 3000 ± 300 Hz |
| Driftsstrøm | ≤ 30 mA |
| Driftstemperatur | -30 ℃ ~ +70 ℃ |
| Opbevaringstemperatur | -40 ℃ ~ +85 ℃ |
| Dimensioner | 9,6 × 9,6 × 5,0 mm |
| Vægt | 1,5 g |
| Monteringstype | SMD (Surface Mount Device) |
Ingen eksterne oscillatorkomponenter — påfør jævnspænding direkte; ingen PWM-timerallokering, transistorbuffer eller flyback-diode påkrævet, hvilket bevarer mikrocontrollerressourcer til primær applikationslogik
Bred spændingshøjde – 4–7 V driftsområde rummer 5 V nominelle skinner med ±20 % regulatortolerance, batteridræningskurver og industrielle 24 V systemer, der er trappet ned gennem simple resistive eller skiftende regulatorer
Konsistent akustisk signatur — intern oscillator opretholder 3000 Hz centerfrekvens med ±10 % tolerance over hele spændings- og temperaturomhylningen, hvilket eliminerer frekvensdriften, der er almindelig for eksternt drevne passive transducere
Mellemstørrelse SMD-fodaftryk --- 9,6 mm firkantet pakke giver tilstrækkeligt membranudsvingsområde til pålidelig ≥85 dB output uden at kræve gennemhullet samling
Kompatibel med reflow og bølgelodning — sort LCP-hus klassificeret til 255 °C peak reflow-temperatur og 360 °C manuel lodning, der understøtter blandede montagemiljøer fra prototypehåndlodning til højvolumenautomatiserede linjer
| Parameter | Værdi | Testbetingelser |
| Nominel spænding | 5 V (o-p) | Ved 25 ℃ |
| Driftsspænding | 4 – 7 V (o-p) | Kontinuerlig drift |
| Lydudgang | ≥ 85 dB | Ved 5 V, 10 cm afstand |
| Resonansfrekvens | 3000 ± 300 Hz | Ved nominel spænding |
| Driftsstrøm | ≤ 30 mA | Ved 5 V |
| Driftstemperatur | -30 ℃ ~ +70 ℃ | Funktionel |
| Opbevaringstemperatur | -40 ℃ ~ +85 ℃ | Ikke-operativ |
| Parameter | Værdi |

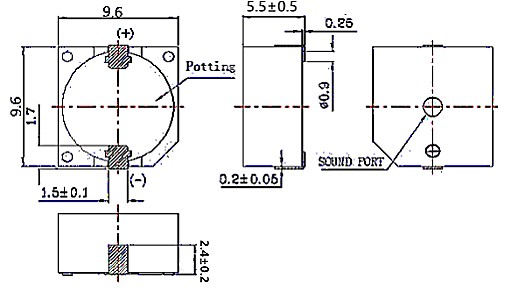

| Dimensioner (L × B × H) | 9,6 × 9,6 × 5,0 mm |
| Vægt | 1,5 g |
| Husmateriale | Sort LCP |
| Loddetemperatur (Reflow) | 255 ± 5 °C, 3 s; Forvarm 180 °C, 40–70 sek |
| Loddetemperatur (bølge) | 255 ± 15 °C, 4–6 sek |
| Loddetemperatur (manuel) | 360 ± 10 °C, 2–5 sek |
| Max Reflow passerer | 3 |
| Driftstemperatur | -30 ℃ ~ +70 ℃ |
| Opbevaringstemperatur | -40 ℃ ~ +85 ℃ |
Industrielle PLC-alarmmoduler — fejlindikation og nødstopadvarsler i programmerbare logiske controllere og motordrevsystemer, hvor 5 V eller 24 V logiske skinner er standard, og øjeblikkelig akustisk feedback ved udløsning er obligatorisk
Medicinsk diagnostisk instrumentering - færdiggørelsessignaler, fejladvarsler og kalibreringsstatustoner i bænkanalysatorer, patientmonitorer og dialyseudstyr, hvor elektromagnetisk kompatibilitet og ensartet output er regulerede krav
Kommerciel køle- og kølekædelogistik — døråbne-alarmer, meddelelser om temperaturbrud og alarmer om kompressorfejl i walk-in-frysere, transportbeholdere og farmaceutiske lagerenheder, der fungerer ved omgivende temperaturer under nul
Udendørs telekommunikationsindkapslinger — indtrængen i kabinettet, alarmer for strømsvigt og advarsler om termiske udflugter i basestations repeatere og netværkskantknuder udsat for ukontrollerede vejrforhold
Indvendige undersystemer til biler — selepåmindelser, tændingsnøgle og indikation af ladestatus i instrumentklynger til elektriske køretøjer og kabiner til erhvervskøretøjer, hvor 5 V-tilbehørsbusser er udbredt
| Tekniske krav | MLT-9650Y-5V fordel |
| Minimer styklistekompleksitet | Integreret oscillator eliminerer ekstern driver-IC, basismodstand, flyback-diode og PWM-firmwareudvikling |
| Sørg for robusthed i spændingen | 4–7 V rækkevidde rummer 5 V nominel med frihøjde til batterisag, regulatortolerance og transient undertrykkelse |
| Garanterer akustisk konsistens | Fabriksindstillet 3000 Hz resonans med ±10 % batchtolerance; ingen justering af driverkredsløb eller kalibrering pr. enhed påkrævet |

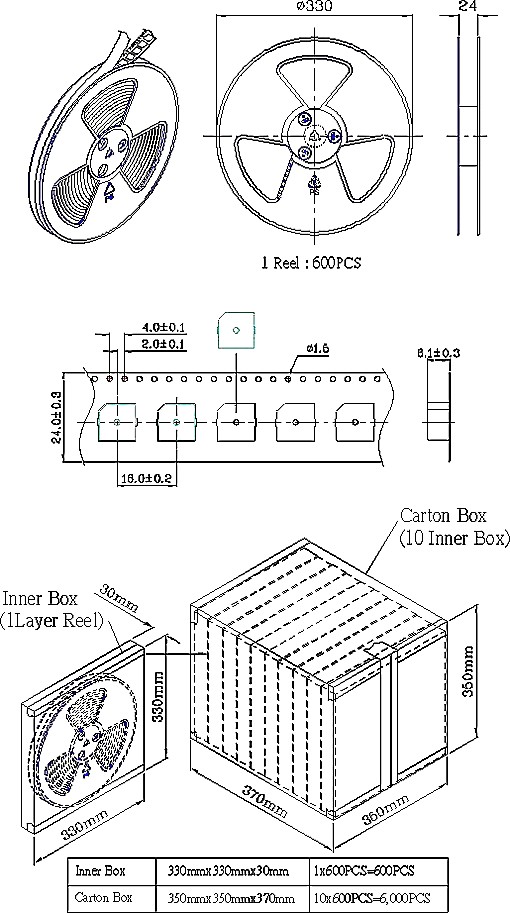

| Understøttelse af automatiseret SMT-montage | Standard tape-og-rulle-emballage med vakuumdyse pick-up kompatibilitet; reflow top 255 °C |
| Arbejd i termisk udfordrende miljøer | -30 °C til +70 °C driftsområde overgår standardgrænser for forbrugerkvalitet; -40 °C opbevaring understøtter kølekædelogistik |
Massen på 1,5 g bidrager til mekanisk stabilitet under vibrationsforhold, der er almindelige i industrimaskiner og køretøjsapplikationer. Membransamlingen bibeholder ensartet akustisk udgang under mekanisk stød, mens 5,0 mm højden giver tilstrækkelig indvendig kavitetsvolumen til effektiv 3 kHz resonansgenerering.
MEIDI fremstiller 9,6*9,6*5 mm SMD Magnetic Active Buzzer på automatiserede samlebånd med 100% elektrisk og akustisk funktionstest. Hvert produktionsparti gennemgår en omfattende miljømæssig og mekanisk stressverifikation:
•Opbevaring ved høj temperatur — 48 timer ved +80 ± 2 °C, efterfulgt af 2-timers genopretning af omgivelserne og fuld parametrisk verifikation
•Lavtemperaturopbevaring — 48 timer ved -30 ± 2 °C, efterfulgt af 2-timers genopretning af omgivelserne
•Termisk chok-cyklus — 5 cyklusser mellem -30 °C og +80 °C med 30 minutters ophold pr. ekstrem
•Vibrationsmodstand — sinusformet sweep 10–55 Hz, 1,0 mm amplitude, XYZ-akser, 0,5 timer kumulativ
•Mekanisk stød — 75 cm frit fald på 10 mm hårdttræ, 3 stød
•Fugtholdighed — 48 timer ved 50 ± 5 °C / 90–95 % relativ luftfugtighed, efterfulgt af 2-timers genopretning af omgivelserne
•Lodde varmebestandighed — 250 ± 5 °C i 10 ± 0,5 sekunder med 2,0 mm legems-til-loddeafstand

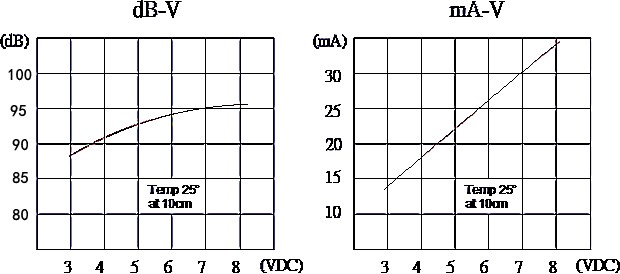

Sample batch-testdata bekræfter ensartet ydeevne inden for specifikationen: lydtryk 94,1--96,1 dB, strømstyrke 24,4--26,4 mA, frekvens 2987--3011 Hz (alt inden for 3000 ± 300 Hz specifikation), med nuldimensionelle eller polaritetsfejl.
Q1: Kan MLT-9650Y-5V drives direkte fra en 3,3 V mikrocontroller GPIO?
Nej. Minimumsdriftspændingen er 4 V, og 3,3 V falder under den garanterede funktionsgrænse. Mens summeren kan producere reduceret output eller undlade at oscillere helt ved 3,3 V, kræver pålidelig drift en minimum 4 V forsyning. For 3,3 V-systemer skal du overveje en 5 V boost-konverter eller vælge en 3 V-klassificeret aktiv buzzer fra MEIDI-porteføljen.
Q2: Hvad er den akustiske levetid under kontinuerlig drift ved maksimal nominel spænding?
Den integrerede oscillator og elektromagnetiske transducer er kvalificeret til kontinuerlig drift ved 5 V og 25 °C omgivelsestemperatur. Levetiden forlænges under intermitterende driftscyklusser, der er typiske for alarmapplikationer. Kontakt fabrikken for specifikke levetidsdata. For kontinuerlige toneapplikationer, såsom nødevakueringssignaler, bør termisk styring af kabinettet overvejes for at forhindre varmeakkumulering.
Q3: Hvordan påvirker den integrerede oscillator den elektromagnetiske kompatibilitet sammenlignet med eksternt drevne passive summer?
Den interne oscillator fungerer ved en fast 3000 Hz med kontrollerede stignings- og faldtider, hvilket producerer forudsigelig harmonisk indhold begrænset primært til ulige harmoniske (9 kHz, 15 kHz, osv.), der falder uden for typiske testbånd for ført og udstrålet emission. I modsætning til PWM-drevne passive summer, hvor switchestøj afhænger af driverkredsløbslayout, gate-drevimpedans og PCB-routing, præsenterer MLT-9650Y-5V en konsistent elektrisk belastning med minimalt højfrekvent indhold, hvilket generelt resulterer i lavere EMC-emissioner og forenklet overensstemmelsestest.
Spørgsmål 4: Hvilke overvejelser om kabinetdesign gælder for 5,0 mm højdeprofilen?
Kropshøjden på 5,0 mm kræver tilstrækkelig uhindret afstand over printkortets overflade for at forhindre akustisk obstruktion. Yderligere afstand over lydåbningen anbefales for at undgå forringelse af lydtrykket fra nærliggende overflader eller komponenter. For kabinetter med gitre eller membraner bør akustisk impedanstilpasning evalueres; tætte masker kan dæmpe output. Det 9,6 mm kvadratiske fodaftryk giver stabil mekanisk montering på standard 1,6 mm FR4-substrater.
Spørgsmål 5: Er OEM-modifikationer, såsom tilpasset tape-og-rulle-emballage eller alternative pin-konfigurationer understøttet?
Ja. MEIDI understøtter OEM-tilpasning, herunder modificerede tape-og-rulle-specifikationer, alternative emballagemængder og tilpasset mærkning for store mængder ordrer. Ændring af elektrodeform til konvertering af gennemgående huller er ikke anvendelige for SMD MLT-9650Y-5V, men anbefalinger til loddepasta-stenciler og vejledning om reflow-profil er tilgængelige via applikationsteknik. Minimumsordremængder og leveringstider varierer efter ændringsomfang.
Kontakt MEIDI Engineering Support for tekniske datablade, CAD-fodspor, prøveanmodninger eller OEM-integrationsvejledning til MLT-9650Y-5V.
MEIDI Applications Engineering svarer typisk på tekniske forespørgsler inden for en hverdag
