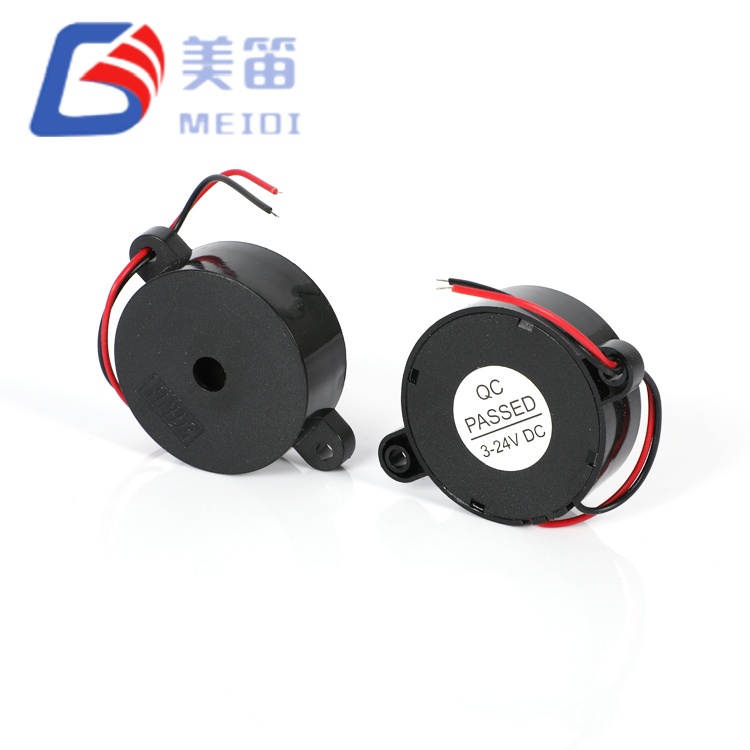

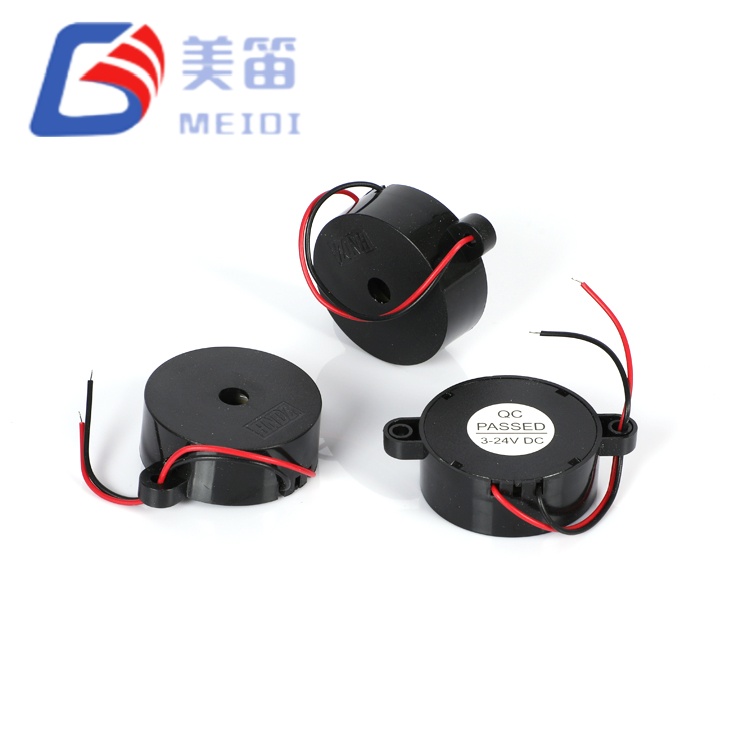

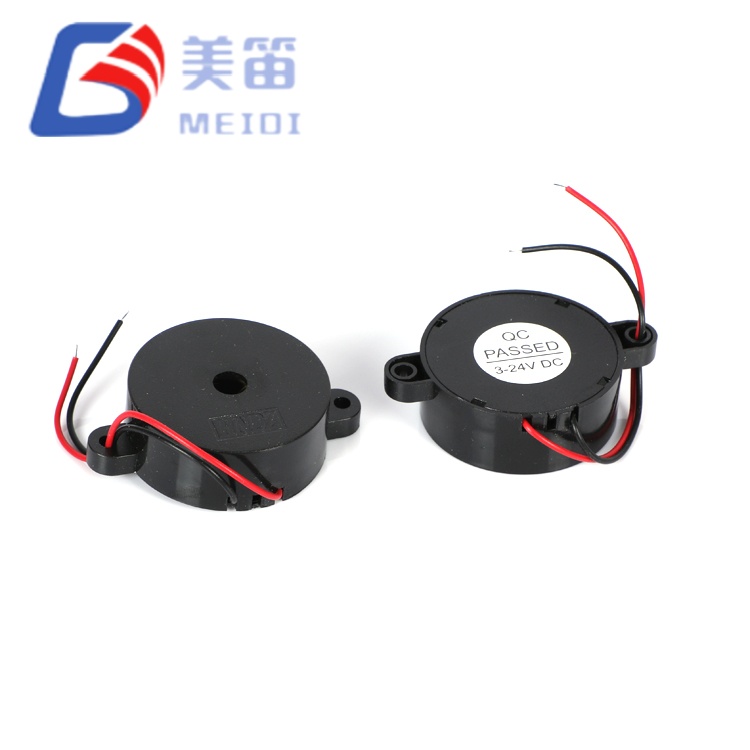

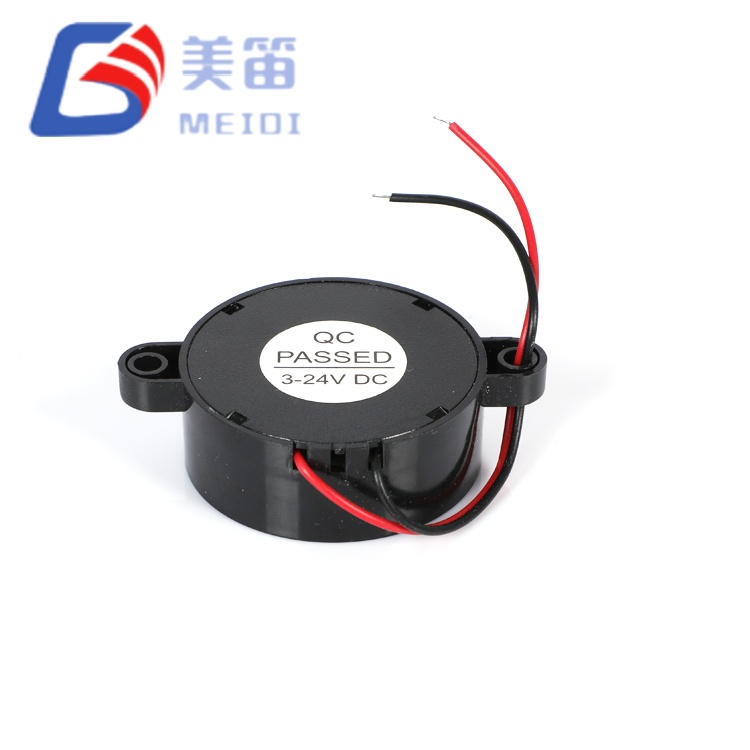

4216 Active Piezo Alarm Buzzer er en selvdrevet piezoelektrisk alarm, der kombinerer en 41,8 mm membran med en indbygget oscillator, der producerer en fast 2800Hz tone, så snart der tilsluttes jævnstrøm. Målt lydtryk ved 10 cm når 101–107 dB, et godt stykke over det garanterede minimum på 90 dB. Alarmen fungerer på tværs af et 3–24V DC-område, trækker mindre end 8mA ved 12V, og dens gevindskårne hus kan monteres sikkert på kontrolpaneler eller maskiner, der udsættes for vibrationer.
Akustisk output verificeret ved 101–107dB på en prøvebatch på 10 enheder, hvilket giver betydelig frihøjde til støjende industrigulve og lukkede paneler.
3–24V forsyningsområdet eliminerer behovet for eksterne omformere, der dækker 12V køretøjssystemer, 24V brandalarmsløjfer og dybt afladede batteriforsyninger.
En stor 41,8 mm piezoelektrisk keramik leverer en ren tonal karakter med minimale harmoniske, der adskiller den fra spoledrevne elektromagnetiske sirener.
Den integrerede oscillator genererer alarmtonen umiddelbart efter påføring af spænding, hvilket fjerner behovet for mikrocontroller PWM-ressourcer eller eksterne drivertransistorer.
Montering med gevind giver stærkere mekanisk fastholdelse end gennemstiksdesign, en vigtig overvejelse for udstyr, der udsættes for konstante vibrationer eller udendørs forhold.
Strømtræk forbliver under 8mA ved den nominelle 12V, hvilket belaster backup-batterikredsløbene meget lidt under længerevarende udfald.
| Parameter | Værdi | Testbetingelser |
| Produkttype | Elektronisk alarm/sirene | — |
| Nominel spænding | 12 VDC | Nominel |
| Driftsspænding | 3 – 24 VDC | Sammenhængende |
| Lydudgang ved 10 cm | ≥ 90 dB | Ved 12VDC, 2800 Hz, frit felt |
| Prøve SPL rækkevidde | 101 – 107 dB | 10-enheder batch, 12Vp-p, 10 cm |
| Resonansfrekvens | 2800 ± 500 Hz | Indbygget oscillator |
| Sample frekvensområde | 2860 – 2950 Hz | Batch-klynger |
| Driftsstrøm | ≤ 8 mA | Ved 12VDC |
| Kapacitans | 12 ± 40 % nF | Ved 1 kHz, 25 ℃ |
| Driftstemperatur | -20 ℃ ~ +80 ℃ | Sammenhængende |
| Opbevaringstemperatur | -30 ℃ ~ +85 ℃ | Ikke i drift |

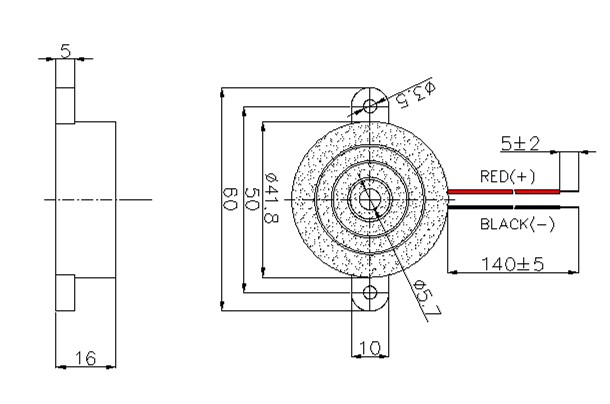

| Dimensioner (Dia × H) | 41,8 × 16 mm | Krop ekskl. gevindsektion |
| Vægt | 12 g | Typisk |
| Husmateriale | Sort ABS | — |
| Monteringstype | Gennemgående hul med gevindramme | Kompatibel med panelmontering |
| Lodning (bølge) | 260 ± 5 ℃, 4–6 s | 2-3 gennemløb max |
| Lodning (manuel) | 350 ± 10 ℃, 2–5 sek | 2-3 gennemløb max |

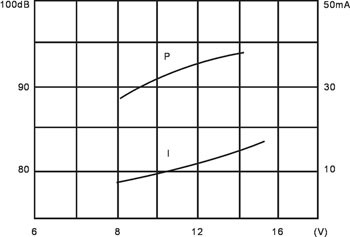

Lydtryk: 101 – 107 dB (gennemsnitlig 103,2 dB)
Frekvens: 2860 – 2950 Hz (alt inden for ±500 Hz tolerance)
Diameter: 41,79 – 42,00 mm
Højde: 15,99 – 16,05 mm
Industrielle maskinalarmsystemer, hvor 101+dB output skærer gennem 85–90dB fabriksstøj, hvilket sikrer, at fejl- og nødstopalarmer bemærkes med det samme.
Tungt udstyrs nærhedsadvarsler på kraner, gaffeltrucks og presser, hvor gevindbeslaget modstår at løsne sig forårsaget af kontinuerlige vibrationer.
Sikkerheds- og perimeterdetektionspaneler, der drager fordel af 2800Hz-tonens evne til at bære over 50 meter i åbne gårdspladser.
Køretøjs- og havfaresignalering, drevet direkte fra 12V eller 24V busser uden yderligere regulering.
UPS- og backup-batterisystemer, der kræver en lavenergialarm til termisk løbsk eller overbelastningsforhold, der kun trækker 8mA for at bevare lagret energi.
Solcelleanlæg og elinstallationer uden for nettet, hvor minimumsdriftsspændingen på 3V holder alarmen funktionel selv under dyb batteriafladning.
| Sikkerhedssystemkrav | HND-4216 fordel |
| Hørbarhed af fare på lang afstand | Målt 101–107dB sikrer alarmhørbarhed 40–60 meter væk i 85dB omgivende støj. |
| Eliminer eksternt drevkompleksitet | Indbygget oscillator; kun en jævnspænding er nødvendig for at starte tonen, hvilket sparer I/O- og driverkomponenter. |
| Overlev variabel strømkvalitet | 3–24V rækkevidde håndterer biler med kold krumtap, 12V nominel og 24V industriskinner uden omformere. |
| Modstå vibrationer og mekanisk belastning | Panelmontering med gevind giver stærkere fastholdelse end gennemstiksdesign; ABS-hus tåler 350°C manuel efterbearbejdning. |
| Minimer strømbelastningen på backupsystemer | ≤8mA ved 12V trækker omkring 75 % mindre strøm end sammenlignelige elektromagnetiske sirener, hvilket forlænger batteriets driftstid. |
MEIDI Intelligent Technology har fremstillet akustiske advarselsenheder siden 2011. Fabrikken i Jiangsu, Kina, integrerer intern ABS-støbning, automatiseret oscillatorkalibrering og 100 % akustisk verifikation under et ISO 9001-certificeret kvalitetssystem. Denne vertikale integration tillader tæt kontrol over HND-4216's ydeevne og pålidelighed.

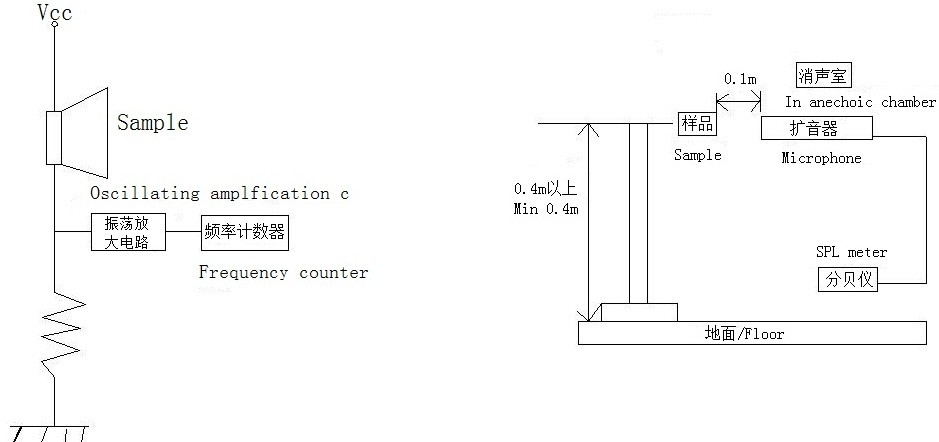

Hvert produktionsparti gennemgår følgende kontroller. Lydtrykket måles på hver enhed for at bekræfte minimum ≥90dB; typiske batchgennemsnit overstiger 103dB. Oscillatorfrekvensen er verificeret til at forblive inden for 2800±500Hz, og strømforbruget screenes til ≤8mA ved 12 V. Termisk udholdenhedstest kører enheder i 48 timer ved +80°C for at bekræfte oscillatorstabiliteten. Fugteksponering ved 40°C og 93 % relativ luftfugtighed i 96 timer validerer ABS-huset og terminalbelægningen. Loddebarhed er testet i henhold til J-STD-002, og vibrationstest på tværs af 10-55 Hz med 1,0 mm amplitude sikrer, at gevindbeslaget forbliver sikkert.
En partikode trykt på huset forbinder hver HND-4216 til dens produktionsdato, oscillatorbatch og fulde testregistreringer, opbevaret i ti år.
1. Kan 4216 Active Piezo Alarm Buzzer bruges udendørs i regn eller høj luftfugtighed?
Standard ABS-huset er designet til indendørs og beskyttet udendørs brug. For direkte udsættelse for regn, skylning eller kraftigt støv, kontakt MEIDI om en IP-klassificeret version med en forseglet kant og dræningsvej. Montering af alarmen med lydporten nedad kan også hjælpe med at beskytte det indre.
2. Hvad er den effektive alarmafstand på en støjende fabrik?
Med et målt output på 101–107dB giver HND-4216 typisk et klart signal op til 40–60 meter væk, når baggrundsstøj er omkring 85dB. I meget høje områder (95dB og derover) kan rækkevidden reduceres til 25–35 meter. Til store rum anbefales flere alarmer med en afstand på 30-40 meter fra hinanden.
3. Kan tonen tilpasses, eller er den fastgjort på fabrikken?
Standardenheden producerer en konstant 2800Hz tone. For volumen OEM-projekter kan MEIDI evaluere alternative frekvenser inden for det piezoelektriske resonansbånd eller tilføje modulationsmønstre. Minimumsordremængder og tekniske leveringstider gælder.
4. Er HND-4216 sikker at køre uafbrudt i 24 timer?
Ja. Alarmen er klassificeret til kontinuerlig drift, og dens lave strøm på 8mA genererer meget lidt intern varme. Både det piezoelektriske element og oscillatorkredsløbet forbliver godt inden for deres termiske grænser under forlænget drift over hele -20°C til +80°C omgivende område.
5. Kan alarmen fungere med 48V DC eller 110V AC forsyninger?
Den maksimale kontinuerlige spænding er 24V DC. For 48V-systemer kan en simpel zenerklemme eller seriemodstand reducere spændingen til et sikkert niveau. Til 110V AC kræves en broensretter med 24V regulering. Applikationsnoter til disse opsætninger er tilgængelige fra MEIDI. Brugerdefinerede højspændingsvarianter produceres ikke til denne model.
For akustiske dækningsberegninger, IP-forseglingsmuligheder, OEM-tilpasningsanmodninger eller volumenpriser, send dine krav via forespørgselsformularen. Applikationsingeniørteamet hos MEIDI svarer normalt inden for en hverdag med datablade, monteringstegninger og prøvetilgængelighed.
